1电压互感器端子标示一般规则

本电压互感器端子标示适用于单相电压互感器，也适用于单相互感器装配为一台整体的三相接线的互感器或具有三相共用铁心的三相电压互感器。

2标志内容

电压互感器端子标示应按照下节图示选取适当的标志。

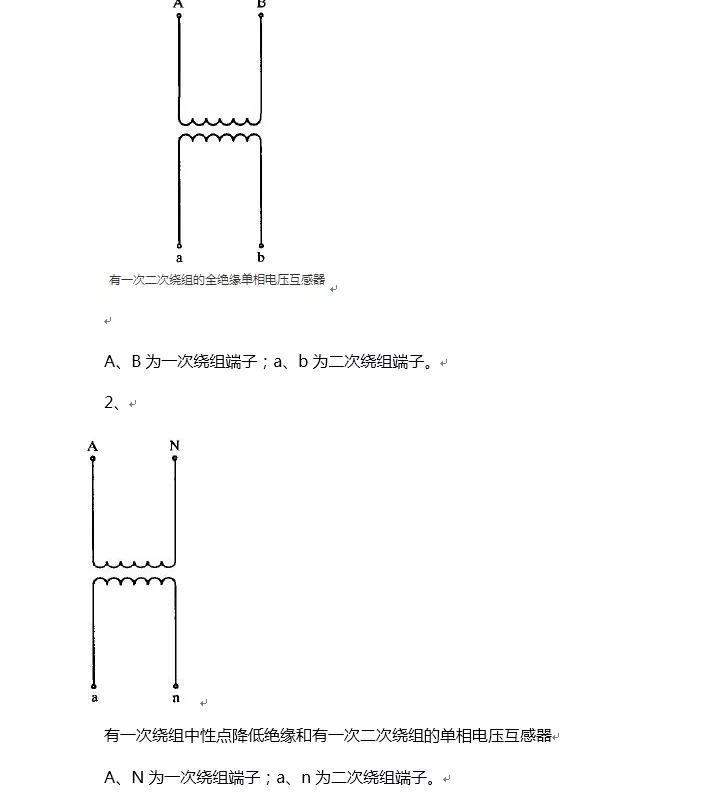

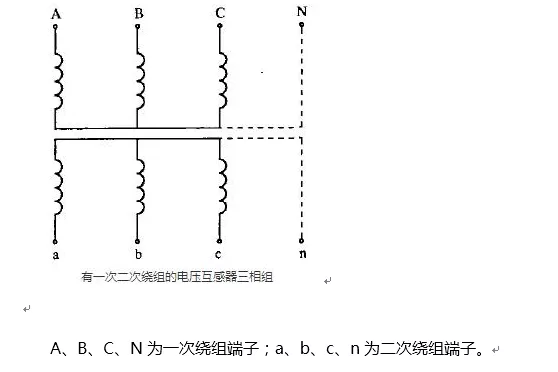

电压互感器端子标示大写字母A、B、C和N表示一次绕组端子，而小写字母a、b、c和n则表示相应的二次绕组端子。

电压互感器端子标示大写字母A、B和C表示全绝缘端子，而字母N则表示接地端子，其绝缘性能比其他端子低。

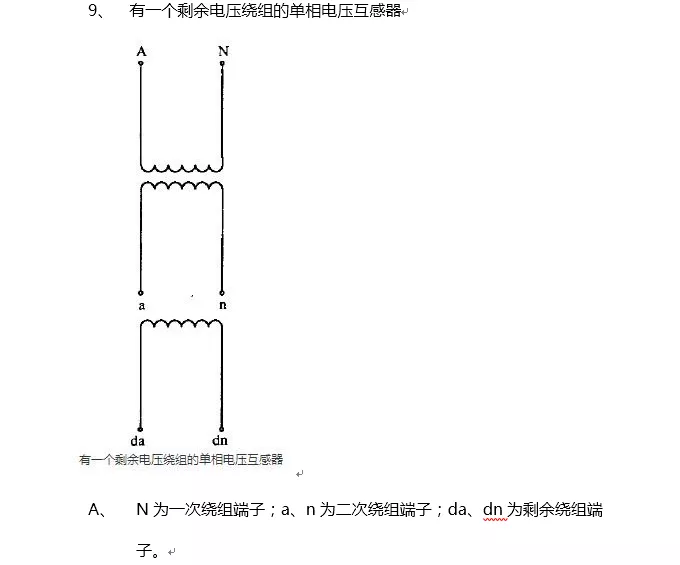

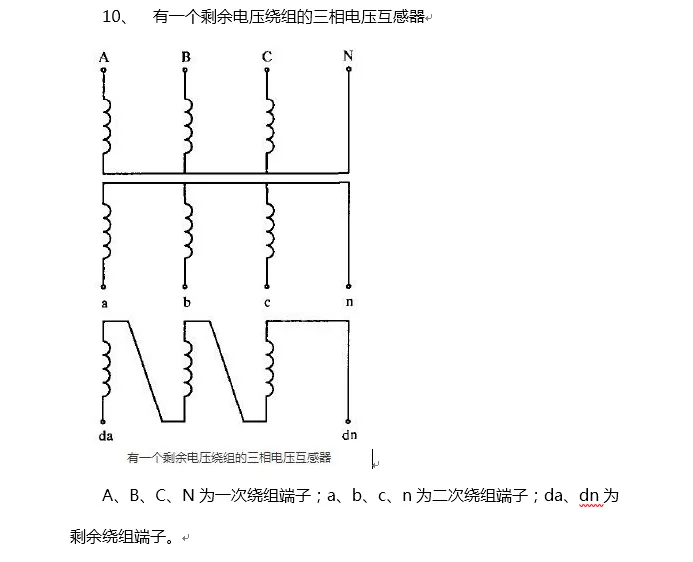

电压互感器端子标示复合字母da和dn表示提供剩余电压的绕组端子。

2标志内容

电压互感器端子标示中标有同一字母大写或小写的端子，在同一瞬间具有同一极性。

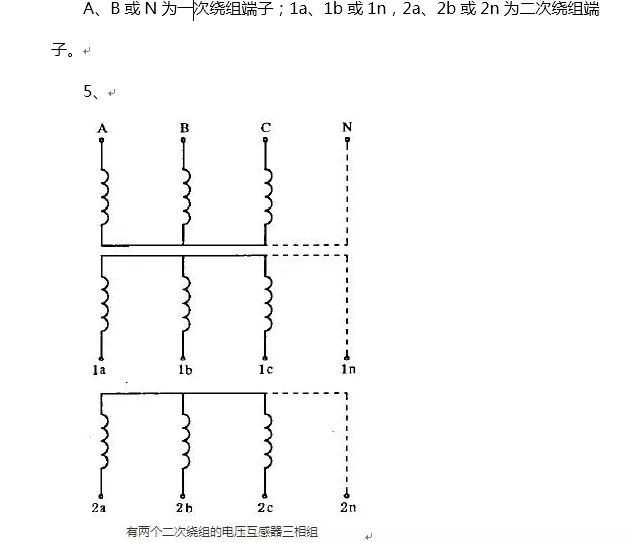

A、B、C、N为一次绕组端子；1a、1b、1c、1n、2a、2b、2c、2n为二次绕组端子。
