有关电压互感器几种常见接地点的作用，包括一次侧中性点接地、二次侧接地、铁心接地等的作用分析，以及这几种接地点的注意事项等。

电压互感器常见接地点的作用

1、一次侧中性点接地

由三只单相电压互感器组成星形接线时，其一次侧中性点必须接地。如下图所示。因为电压互感器在系统中不仅有电压测量，而且还起继电保护的作用。

当系统中发生单相接地时，系统中会出现零序电流。如果一次侧中性点没有接地，那么一次侧就没有零序电流通路，二次侧开口三角形线圈两端也就不会感应出零序电压，继电器KV就不会动作，发不出接地信号。

对于三相五柱式电压互感器，其一次侧中性点同样要接地。由两只单相电压互感器组成的V-V形接线时，其一次侧是不允许接地的，因为这相当于系统的一相直接接地。而应在二次中性点接地。

2、二次侧接地

电压互感器二次侧要有一个接地点，这主要是出于安全上的考虑。当一次、二次侧绕组间的绝缘被高压击穿时，一次侧的高压会窜到二次侧，有了二次侧的接地，能确保人员和设备的安全。

另外，通过接地，可以给绝缘监视装置提供相电压。

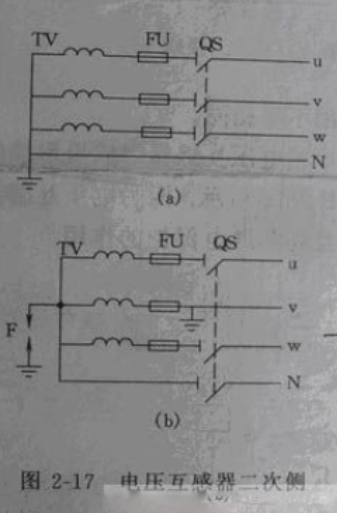

二次侧的接地方式通常有中性点接地和V相接地两种，如下图：

根据继电保护等具体要求加以选用。采用V相接地时，中性点不能再直接接地。

为了避免一、二次绕组间绝缘击穿后，一次侧高压窜入二次侧，故在二次侧中性点通过一个保护间隙接地。当高压窜入二次侧时，间隙击穿接地，v相绕组被短接，该相熔断器会熔断，起到保护作用。

二次侧接地点按规程规定，均应选在主控室保护屏经端子排接地，而在配电装置处只设置试验检修时的安全接地点。

3、铁芯接地

在电压互感器外壳上有一个接地桩头，这是铁心和外壳的接地点，起安全保护作用。
