电压互感器端子与极性

本节要点：电压互感器绕组端子与极性，电压互感器的原理说明

典型的电压互感器是使用电磁感应原理将高电压转换成低电压，或将大电流转换成小电流，为丈量设备、维护设备、操控设备提供合适的电压或电流信号。

电力系统常用的电压互感器，其一次侧电压与系统电压有关，一般是几百伏～几百千伏，标准二次电压一般是100V和100V/ 两种；而电力系统常用的电压互感器，其一次侧电流一般为几安培～几万安培，标准二次电流一般有5A、1A、0.5A等。

1、电压互感器的原理

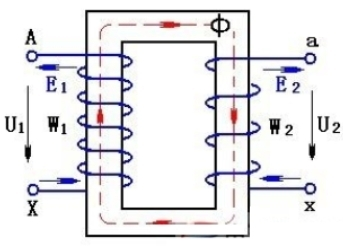

电压互感器的原理与变压器类似，如图1所示。一次绕组(高压绕组)和二次绕组(低压绕组)绕在同一个铁芯上，铁芯中的磁通为Ф。根据电磁感应规则，绕组的电压U与电压频率f、绕组的匝数W、磁通Ф的关系为：

图1  电压互感器原理

2、电压互感器的原理

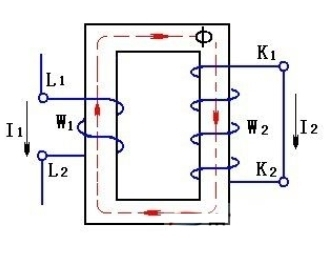

在原理上也与变压器类似，如图2所示。与电压互感器的首要不同是：正常作业状况下，一、二次绕组上的压降很小（留意不是指对地电压），相当于一个短路状况的变压器，所以铁芯中的磁通Ф也很小，这时一、二次绕组的磁势F（F=IW）大小持平，方向相反。

电压互感器的极性

即电压互感器一、二次之间的电流比与一、二次绕组的匝数成反比。

3，电压互感器绕组的端子和极性

电压互感器绕组分为首端和尾端，关于全绝缘的电压互感器，一次绕组的首端和尾端可接受的对地电压是一样的，而半绝缘结构的电压互感器，尾端可接受的电压一般只需几kV左右。常见的用A和X分别标明电压互感器一次绕组的首端和尾端，用a、x或P1、 P2标明电压互感器二次绕组的首端或尾端；电压互感器常见的用L1 、L2分别标明一次绕组首端和尾端，二次绕组则用K1、K2或S1、S2标明首端或尾端，不同的消费厂家其标号或许不一样，一般用下标1标明首端，下标2标明尾端。

当端子的感应电势方向共一同，称为同名端；反过来说，假如在同名端通入同方向的直流电流，它们在铁芯中产生的磁通也是同方向的。标号同为首端或同为尾端的端子而且感应电势方向一起，这种标号的绕组称为减极性，如图1.3a所示，此时A-a端子的电压是两个绕组感应电势相减的效果。在电压互感器中正确的标号规则为减极性。

4、电压互感器和电压互感器在结构上的首要不同

1）电压互感器和电压互感器都能够有多个二次绕组，但电压互感器能够多个二次绕组共用一个铁芯，电压互感器则必需是每个二次绕组都必需有独立的铁芯，有几个二次绕组，就有几个铁芯。

2）电压互感器一次绕组匝数许多，导线很细，二次绕组匝数较少，导线稍粗；而变电站用的高压电压互感器一次绕组只需1到2匝，导线很粗，二次绕组匝数较多，导线的粗细与二次电流的额外值有关。

3）电压互感器正常作业时，阻挠将一次绕组的低压端子翻开，阻挠将二次绕组短路；电压互感器正常作业时，阻挠将二次绕组开路。

5、电压互感器类型意义

第一个字母：J—电压互感器。

第二个字母：D—单相；S—三相；C—串级式；W—五铁芯柱。

第三个字母：G—干式，J—油浸式；C—瓷绝缘；Z—浇注绝缘；R—电容式；S—三相；Q－气体绝缘

第四个字母：W—五铁芯柱；B—带补偿角差绕组。 连字符后的字母：GH—高海拔地域运用；TH—湿热地域运用。

6、电压互感器的类型意义

电压互感器的类型由字母符号及数字组成，一般标明电压互感器绕组类型、绝缘品种、运用场所及电压等级等。字母符号意义如下：

第一位字母：L——电压互感器。

第二位字母：M——母线式(穿心式)；Q——线圈式；Y——低压式；D——单匝式；F——多匝式；A——穿墙式；R——装入式；C——瓷箱式；Z ——支柱式；V ——倒装式。

第三位字母：K——塑料外壳式；Z——浇注式；W——野外式；G——改进型；C——瓷绝缘；P——中频；Q ——气体绝缘。

第四位字母：B——过流维护；D——差动维护；J——接地维护或加大容量；S——速丰满；Q——增强型。

字母后边的数字一般标明运用电压等级。例如：LMK－0.5S型，标明运用于额外电压500V及以下电路，塑料外壳的穿心式S级电压互感器。LA－10型，标明运用于额外电压10kV电路的穿墙式电压互感器。
