如何判定电压互感器以及电流互感器的同名端

时间:2021-07-21 11:09:49 浏览:19

如何判定电压互感器同名端,互感器是利用线圈磁场的互感原理而制作的,用来把大电流和高电压按照一定比例降为可测量和采集的小电流、小电压的一种电气元件。



常用的电压互感器二次侧一般为100V,电流互感器二次侧为1A5A。因为电压和电流是一个相量值有巨细也有方向,感应出来的二次值不光要跟一次值巨细上有必定的比例关系,并且相位上也要一一对应,所以一二次的同名端也是要相对应的,否则感应出来的二次值会导丈量禁绝,甚至烧坏二次设备。

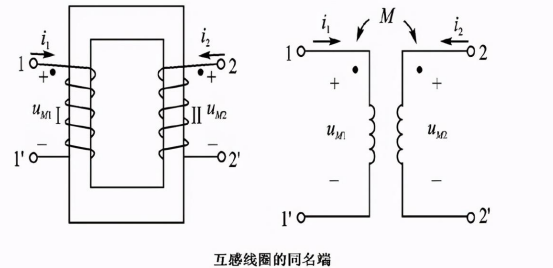

同名端便是互感器中初级绕组和次级在任一时间极性都相同(相位角共同)的两个(或多个)抽头,简单点说便是两个绕组的输入端和输出端要相对应。

题主所说的互感器4个端子标志都看不清了,应该指的是双绕组的互感器,下面咱们就来介绍下同名端的断定办法:


一、电压互感器同名端断定:

如何断定电压互感器同名端

1、准备一节1.5V的干电池,一个按钮开关,一个机械式的万用表和若干导线。一般电压互感器一次结尾用X表明;首端用A表明。用万用表丈量出同一二次绕组的两个接线端,然后把机械式万用表打到DCmV电压档,按上图进行接线。留意电池的正极要接A端,负极接X端。

2、按下开关SA,一起观察机械式万用表指针的摆向,假如正向摇摆则Aa为同名端,万用表“+”表笔为二次绕组的首端a,反向摇摆则为结尾x。假如万用表摇摆不明显,能够加大一次侧电池的电压,能够用两节电池或许改用9V的电池来丈量,丈量完成后用笔进行符号。


二、电流互感器同名端断定:

1、按上图接线,电流互感器的一次侧首端为P1,结尾为P2,假如是穿心式则直接把电线按电流的流向:自P1流向P2穿过。用万用表丈量出同一二次绕组的两个接线端,然后把机械式万用表打到DCmA电流档,按上图进行接线,必定要留意电流的流向P1→P2


2、按下开关SA,一起观察机械式万用表指针的摆向,假如正向摇摆则P1S1为同名端,万用表“+”表笔为二次绕组的首端S1,反向摇摆则为结尾S2。假如万用表摇摆不明显,能够加大一次侧电池的电压,能够用两节电池或许改用9V的电池来丈量,假如是穿心式能够把导线多穿几圈。丈量完成后用笔进行符号。
