电压互感器是一种小型的降压变压器，主要由铁芯、一次绕组、二次绕组、接线端子和绝缘支持物等构成，一次绕组并接于电力体系一次回路中，其二次绕组并联接入了检测外表、继电保护设备或主动设备的电压线圈，即负载为多个元件时，负载并联后接入二次绕组，且标准额外电压为100V。

由于电压互感器是把高电压变成低电压，所以它的主绕组的匝数较多，而次绕组的匝数较少。

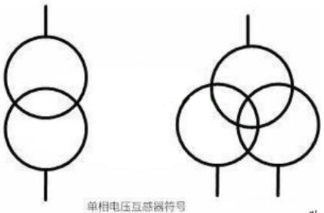

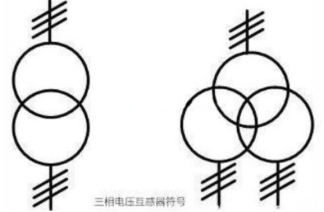

电压互感器在电路中的符号如图所示，用"TV"来标明，一、二次绕组绝缘套管别离符号"●"的两个端子为同名端或同极性端。

电压互感器在电力体系中要检测的电压有线电压、相电压、相对地电压和单相接地时呈现的零序电压。

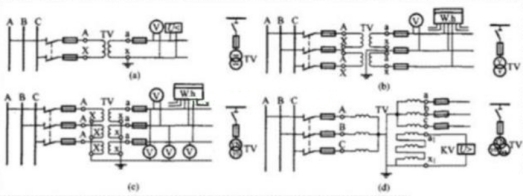

为了测取这些电压，电压互感器就有了不同的接线方法，最常见的有以下几种

电压互感器运用的注意事项

1．电压互感器在投入运行前要依照规程规则的项目进行实验查看。例如，测极性、联接组别、摇绝缘、核相序等。

2．电压互感器的接线应确保其正确性，一次绕组和被测电路并联，二次绕组应和所接的检测外表、继电保护设备或主动设备的电压线圈并联，一同要注意极性的正确性。

3．接在电压互感器二次侧负荷的容量应适合，接在电压互感器二次侧的负荷不该跨过其额外容量，否则，会使互感器的过错增大，难以达到检测的正确性。

4．电压互感器二次侧不允许短路。由于电压互感器内阻抗很小，若二次回路短路时，会呈现很大的电流，将损坏二次设备甚至危及人身安全。电压互感器可以在二次侧装设熔断器以保护其自身不因二次侧短路而损坏。在或许的情况下，一次侧也应装设熔断器以保护高压电网不因互感器高压绕组或引线缺陷危及一次体系的安全。

5．为了确保人在接触检测外表和继电器时的安全，电压互感器二次绕组必须有一点接地。由于接地后，当一次和二次绕组间的绝缘损坏时，可以避免外表和继电器呈现高电压危及人身安全。
