电压互感器烧坏的常见原因：

1、电压互感器低压侧匝间和相间短路时，低压保险没有熔断，因为激磁电流活络增大，使高压熔管熔丝熔断或烧坏互感器。

2、当10kV出线产生单相接地时，电压互感器一次侧非缺点相对地电压为正常电压值的根号3倍。电压互感器的铁芯很快饱满，激磁电流急剧增强，使熔丝熔断。

3、因为电力网络中含有电容性和电理性参数的元件，特别是带有铁芯的铁磁电感元件，在参数组合倒运时引起铁磁谐振。如断路器非同期合闸，带有变压器、铁磁式电压互感器的空载母线投入，配电变压器高压线卷对地短路时，都或许引起铁磁谐振。在产生铁磁谐振时，其过电压倍数可达2.5倍以上，这就构成电气设备绝缘击穿，焚毁设备事端。电压互感器烧坏的原因。

4、流过电压互感器一次绕组的零序电流增大(相关于接地电流超支的体系而言)，长时刻作业时，该零序电流产生的热效应将使电压互感器的绝缘损坏、炸裂；

5、体系中存在非线性的振荡(弧光接地过电压)，大大加重了体系中电压互感器的损坏进程；

6、电压互感器自身的散热条件较差。

电压互感器焚毁的原因有哪些？

互感器是一个带铁心的变压器，它主要由一、二次线圈、硅钢片铁心和绝缘部分组成。在雷雨时节，产生线路落雷、瓷瓶闪络等缺点，导致电压互感器的高压熔断器熔断，乃至焚毁互感器。

电压互感器焚毁的常见原因：

当10kV线路出线产生单相接地时，电压互感器一次高压侧非缺点相对地电压为正常电压值倍。电压互感器的铁芯很快饱满，激磁电流急剧增强，使高压熔断器熔断。

电压互感器二次低压侧匝间和相间短路时，低压保险没有熔断，因为激磁电流活络增大，使高压熔断器熔断或烧坏电压互感器。

因为电力网络中含有电容性和电理性参数的高压元件，特别是带有铁芯的铁磁电感元件，在参数组合倒运时引起铁磁谐振。如断路器非同期合闸，带有变压器、铁磁式电压互感器的空载母线投入，配电变压器高压线卷对地短路时，都或许引起铁磁谐振。在产生铁磁谐振时，其过电压倍数可达2.5倍以上，这就构成电气设备绝缘击穿，焚毁电气设备事端。

针对以上状况,能够选用以下方法，防止电压互感器烧坏。

加强巡查力度，根绝高压熔断器用低压保险替代的现象。

在电压互感器一次高压侧接地线上加装零序接地自动开关，堵截接地线路；二次侧加装3～5A的小型空气开关，防止短路焚毁电压互感器。

在10kV电压互感器的开口三角处并联设备一次消谐设备,即10KV一次消谐器。

10KV电压互感器焚毁原因：

10kV电压互感器爆炸绝大部分是因为谐振导致过电压和过电流（电压谐振和电流谐振）使一次设备的绝缘损坏；其他产生较多的还有二次产生短路使之焚毁。

1、绝缘损坏，一次对二次或地击穿产生大电流；

2、过流，铁磁谐振导致铁芯饱满，电流急剧上升；二次短路也会导致；

3、熔断器安秒特性欠好，不能及时熔断切除缺点过流设备。

附，10千伏电压互感器烧坏原因分析及处理方法

在25次10千伏电压'>电压互感器'>互感器烧坏的过程中，均有接地缺点的存在，且有24次是在规程容许的8小时内烧坏。找出电压'>电压互感器'>互感器烧坏与接地缺点之间的联络，然后得出电压互感器烧坏的原因，毕竟提出处理标题的方法。

据我局MIS数据库中的核算，自2001年1月1日至2003年7月15日的两年半中，10千伏电压互感器烧坏共25次。每次烧坏的一同体系中均有单相接地缺点存在。

依据记录，2001年7月25日，110千伏向家桥变0524电压互感器是在10千伏体系单相接地缺点继续9小时之后烧坏，其它的均在8小时之内烧坏。而依据都匀电网《调度处理规程》(1997年3月)中第三章第七节清晰规则(不包括弧光接地缺点)：都匀电网10千伏或35千伏中性点不接地体系，当产生单相接地缺点时容许带接地缺点作业，一同，告诉有关单位从速查找和打扫缺点(带电巡视)。10千伏、35千伏体系可容许带接地缺点连续作业8小时。

那么，究竟是什么原因导致这些电压互感器的缺点呢？电压互感器的损坏与接地缺点之间又有什么必定联络呢？

我局电网的飞速翻开使网络复杂化。上个世纪90年代中期以来，我局电网得以飞速翻开，500千伏福泉变的投运，标志着我局现已进进超高压、大电网的部队，跟着两网改造的不断深进，又进一步使电网结构、参数趋于复杂化。

我们来具体分析一下10千伏体系产生单相接地缺点时的状况。

电力体系的中性点(实际上是发电机、变压器的中性点)的作业方法有中性点不接地、中性点经消弧线圈接地、中性点直接接地三种。而我局10千伏、35千伏体系正是选用中性点不接地的作业方法。

为了阐明电网改造与接地电流增大的联络，我们能够凭借下列公式来了解接地电流：

关于架空线路：

关于电缆线路：

式中U——电网的线电压(千伏)

——电压等级为U的具有电联络的线路长度(km)

可见，跟着电网的翻开与两网改造的深进，10千伏线路及联络线的添加，线路长度也大大添加。这正是构成单相接地电流增大的主要原因。

高压试验班与河北旭辉电气有限公司对我局市区五个变电所的测量作用标明：五个变电所中有四个站的接地电流超支(依据中华人民共和国电力行业标准《沟通电气设备的过电压维护和绝缘协作》DL/T630-1997中的规则，在中性点不接地体系中当接地电流大于10A时，应选用中性点经消弧线圈接地的方法)，测量作用详见下表：

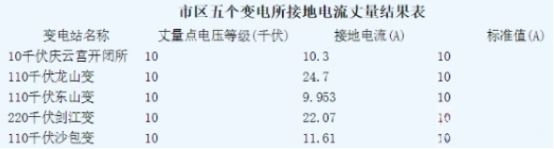

市区五个变电所接地电流测量作用表

当中性点不接地体系中产生单相缺点时，流过缺点点的接地电流是电容性电流。尽大大都是以电弧的方法存在的。早年我局电网仍是小电网的时分，则接地电流较小，单相缺点时电弧能够自行暂停。现在我局现已进进超高压、大电网的部队，故接地电流增大、超支，此时电弧就很难以自行暂停。但这种电弧又不足以构成安稳的焚烧电弧，而是构成时燃时灭的电弧，这将导致电网中的电感电容回路的振荡，构成弧光接地过电压。其值可达2.5~3.5倍相电压(依据国内外实测作用，弧光接地过电压一般不跨过3倍相电压，但有单个可达3.5倍相电压)。

JDZJ-10系列PT单相接地缺点时零序磁通的散布状况图

再来看接地相电压互感器的状况。假定当A相接地时，零序磁通的通路为如图所示。

因为零序磁通经过两端的芯柱，因而磁阻较小，使得零序磁通增大，则一次绕组的零序阻抗增大，在必定程度上捆绑流过的零序电流。所以，从设备的选型和结构上看，是不存在标题的。

存在的标题是，大都接地缺点均会构成弧光接地过电压，所以接地相中的序磁通的改动对错线性的，其改动率较大，当然流过电压互感器一次绕组的零序电流也会大大添加，使得绕组的发热量添加。又因为这些电压互感器都是浇注式的绝缘方法，绕组密封在内，所以散热条件较差，接地缺点的时刻一长，电压互感器将不可防止的因过热而产生绝缘损坏、炸裂(也有一部分是因为过热与过电压一同作用而损坏)。其他，因为零序电流增大，也常常构成一相(或多相)高压保险烧断。

综上所述，当体系中产生单相缺点时电压互感器损坏的主要原因有如下三点：

一、流过电压互感器一次绕组的零序电流增大(相关于接地电流超支的体系而言)，长时刻作业时，该零序电流产生的热效应将使电压互感器的绝缘损坏、炸裂；

二、体系中存在非线性的振荡(弧光接地过电压)，大大加重了体系中电压互感器的损坏进程；

三、电压互感器自身的散热条件较差。

针对第三点，因为电压互感器的方法、产品质量、绝缘等级都没有标题，所以不能

从实际上加以处理。但从理论上说是能够处理的。如加大铁芯的截面、选用新式的散热条件更好的绝缘资料等。

针对以上原因，能够选用如下方法来处理标题：

一、在现阶段没有选用牢靠方法早年，建议将可容许带接地连续作业的时刻改为2小时乃至更短的时刻(在都匀电网《调度处理规程》中规则没有弧光过电压时单接地缺点能够连续作业的时刻为8小时)，在不影响重要负荷的状况下，最好当即停电处理。

二、在10千伏、35千伏电压互感器一次侧中性点加装消谐器。该消谐器为一非线性电阻，起阻尼与限流作用，可有效地克制产生接地时电压互感器与缺点回路引起的铁磁谐振。这种方法能够在必定程度上缓解电压互感器的危害状况。

三、依照依据中华人民共和国电力行业标准《沟通电气设备的过电压维护和绝缘协作》(DL/T630-1997)中的要求：3千伏～10千伏不直接联接发电机的体系和35千伏、66千伏体系，当单相接地缺点电容电流不跨过下列数值时，应选用不接地方法；当跨过下列数值又需在接地缺点条件下作业时，应选用消弧线圈接地方法：

a)3千伏～10千伏钢筋混凝土或金属杆塔的架空线路构成的体系和全部35千伏、66千伏体系：10安。

因而，在接地电流超支的变电站中性点加装消弧线圈。该消弧线圈与电压互感器一次侧中性点的消谐器协作运用，就会比较彻底地处理小接地电流体系中产生单相缺点时的各种标题。
