在电力体系中,电流互感器的作用是把大电流变成小电流,将连接在继电器及检测仪器仪表的二次回路与一次电流的高压体系阻隔,并将一次电流变换到5A或1A两种规范的二次电流值。那么电流互感器接线方案是怎样的呢?本文首要同享以下几种不同的电流互感器接线方案。
(1)电流互感器第一种接线方案

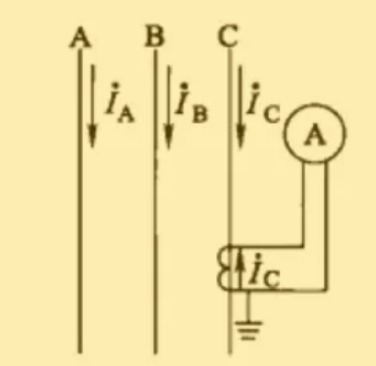

图1是一台电流互感器用于单相回路的接线方案,适用于只能检测单相电流和单相功率及维护单相接地短路。
(2)电流互感器第二种接线方案

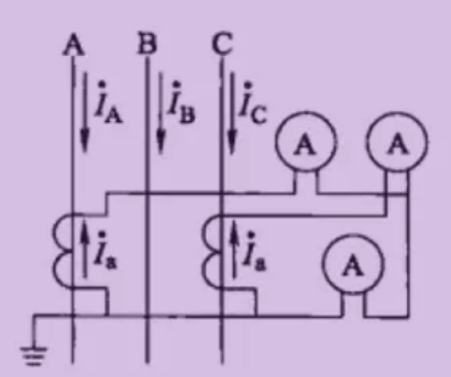

图2是两台电流互感器不完全星形的接线方案,适用于检测三相电流和三相功率及维护相间短路问题。
(3)电流互感器第三种接线方案

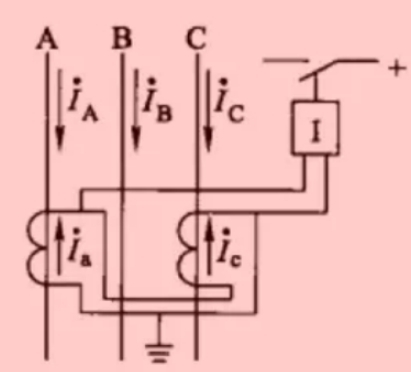

图3是两台电流互感器二相电流差的接线方案,适用于检测一相电流和维护相间短路问题。
(4)电流互感器第四种接线方案

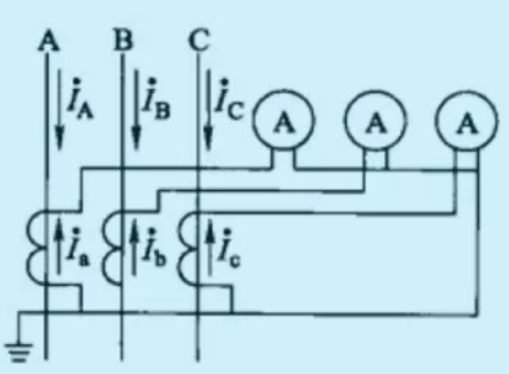

图4是三台电流互感器星形接线方案,适用于三相四线制体系检测电流和功率,可维护任何办法的毛病。
(5)电流互感器第五种接线方案

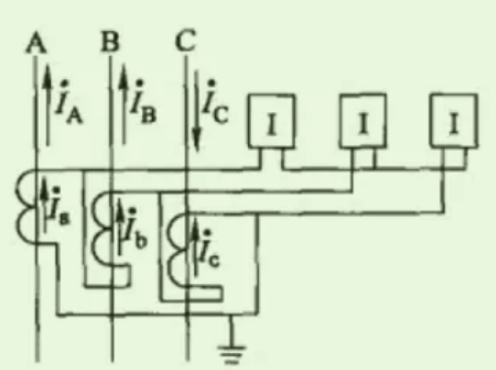

图5是三台电流互感器角形接线方案,适用于协作三个电流继电器维护各种短路问题。
(6)电流互感器第六种接线方案

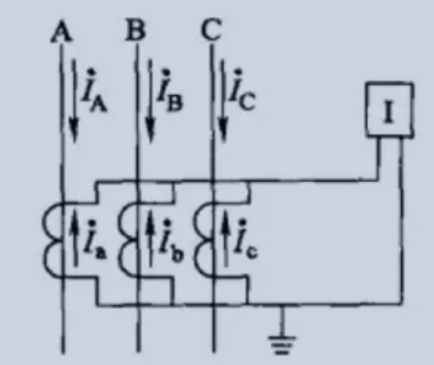

图6是三台电流互感器零序维护接线方案,适用于零序接地维护。当然检测零序电流最好的规划仍是选用零序电流互感器。
