运用电流互感器可以减小检测变换器原边电流时的损耗，比方大功率开关电源，因为电流过大所以需求运用电流互感线圈来监测电流以削减损耗。

电流互感器与一般的电压变压器的差异在什么地方呢?这个问题即使是的磁性元件规划人员也很难答复。根底的差异在于：变压器妄图把电压从原边变换到副边，而电流互感器妄图把电流从原边变换到副边。电流互感器的电压巨细由负载挑选。

我们经过一个实践的规划比方，可以更好地了解电流互感器的作业原理。

假定用电流互感器检测变换器的原边电流，原边10A电流对应1V电压。当然，我们可以用一个1V/10A=100mΩ的电阻来检测，但是电阻将构成的损耗为1V×10A=10W，这么大的损耗对简直一切的规划来说都是不能接受的。所以，要选用电流互感器，如图1所示。

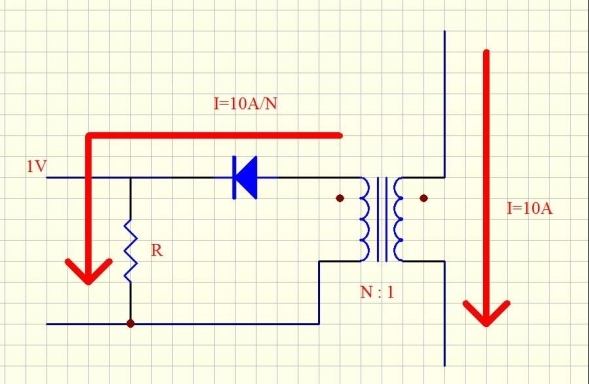

图1 用电流检测互感器减小损耗

当然，为了削减绕组电阻，我们把原边的匝数取为1匝，一同为了使电流降到一个比较低的水平，副边匝数应该比较多。假定副边匝数为N，由欧姆定律可得(10/N)R=1V，在电阻中耗费的功率为P=(1V)^2/R。我们假定耗费的功率为50mW(也便是说，我们可以运用100mW规格的电阻)，这就要求R不得小于20Ω，假定选用20Ω的电阻，由欧姆定律可得副边匝数N=200。

现在我们来看磁芯，假定二管是一般的一般的二管，通态电压大约为1V，电流为10A/200=50mA。互感器输出电压为1V，加上二管的通态电压1V，总电压大约2V。250kHz频率作业时，磁芯上的磁感应强度不会跨过

其间4us为一个周期的时刻，实践肯定是不到一个周期的。

因为原边流过电流的时刻不可能跨过开关周期(否则，磁芯无法复位)。因此Ae可以很小，而B也不会很大。这个比方里磁芯的标准不能经过损耗要求或磁通丰满要求来供认，更大的可能是由原副边之间的隔绝电压来供认。假定隔绝电压没有要求，磁芯的巨细一般由200匝的绕组所占体积来供认。你可以用40号的导线流过500mA的峰值电流，但是这种导线真实太细，一般的变压器厂家不会为你绕制。

有用提示：除非要用，一般情况下不要运用标准小于36号线的导线。

现在我们来剖析为什么不能用电压变压器来替代电流互感器?现已知道副边电压只需2V，因此原边电压为2V/200=100mV。假定输入直流电压为48V，那么电流互感器原边10mV电压对48V电压来说是微乎其微的——那样你可以在副边得到50mA的电流，而对原边简直没有什么影响。假定另一种情况(不现实的)，原边的输入直流电压只需5mV，那么互感器的原边不可能有10mV的电压，一同因为原边阻抗(如反射副边阻抗)也比较大，挑选了副边根底不可能发生50mA的电流。即使整个5mV电压全部加在原边，副边也只能发生200×5mV=1V的电压：不能在转化电阻上发生满足的电压。因此，电压变压器只能用作变压器，不能用来检测电流。

从其他一个角度来看：尽管输入电源的电压为48V时，但是流过电流互感器电流的巨细不是由原边的这个48V电压挑选的，而是其他要素挑选的。

电流互感器是有阻抗绑缚的电压变压器。

后，我们来看一下电流互感器的过错情况怎么样?答案在于电流互感器的根底定义上：感应的是电流。

有用提示 电流互感中的二管和副边绕组的电阻不会影响电流的检测，因为(只需阻抗不是大)串联电路中电流处处相等，与串联的元件无关。

实践作业中，是不是运用肖特基二管作为整流二管是没有关系的：二管的低通态电压只影响变压器，不会影响电流互感器。

假定互感器副边的电感太小，检测过错将会增大。也便是激磁电感太小，假定我们要求检测电流的大过错为1%，原边电流为10A，那么副边电流便是50mA，这就意味着要求激磁电流(副边)应该小于50mA×1%=500μA。激磁电流没有流过转化电阻，我们也无法检测到这个电流，这样过错就增大了。可以算出副边电感的小值：

现在的匝数为200，我们需求AL=16mH/200=400nH的磁环，用一般的小铁氧体磁环就可以了，这种铁氧体磁环是很简单找到的。
