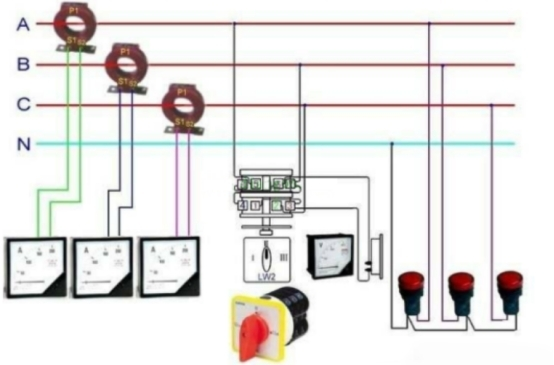

电流互感器是一种特别的变压器，它的效果是把大电流变成规范小电流，配合检测表面、计量表面和继电器等设备作业。这样能够起到扩展表面检测规划，前进电路的稳定性和安全性的效果。电流互感器的电流接线原理图如下图所示，电流互感器的一次线圈串联在一次主电路中，其二次接入的表面和继电器的线圈也全部是串联的。

往常咱们在选用电流互感器时首要思索变比和精确度这两个技术参数。

1、变比

电流互感器二次侧额定电流值都为5A或1A，一般情况下挑选5A。检测电流互感器常用的变比有5/5、10/5、15/5、20/5、25/5、30/5、40/5、50/5、75/5、100/5、150/5、200/5、250/5、300/5、400/5、500/5、600/5、750/5、800/5等，那么怎么正确的挑选电流互感器的变比呢?

《电力设备的电检测表面设备设计规范》中规则"指针式检测表面检测规划的挑选，宜确保电力设备额定值指示在表面标度尺的2/3处。"依据这个规范咱们能够用下面的公式选取电流互感器的变比N。

这个公式中I为回路的最大负荷电流，0.7的意义是最大负荷电流时指示指在表面盘的70%处，5为电流互感器二次额定

N=-

0.7×5

电流值。然后依据核算的变比值挑选相应电流互感器的变比。比如，I为50A，依据核算公式能够得到N=14.29，所以挑选75/5变比的电流互感器。

2、精确度

电流互感器的精确度又称为精度，由于电流互感器存在比值过失和角过失是不行防止的。电流互感器的精确度在数值上等于此比值过失极限的百分数。比如，0.5级的电流互感器的最大比值过失为±0.5%。检测电流互感器有0.1、0.2、0.5、1、3、5等级，维护用的电流互感器有5P、10P两级。一般情况下，计量挑选0.2级，检测挑选0.5级，一般监视表面挑选1级。

一起咱们在运用电流互感器需要注意:电流互感器的二次侧一定要接地，防止一次侧高压窜人二次侧，危机设备和人生安全;注意电流互感器—、二侧的极性，极性接错严峻情况下烧损表面;电流互感器二次不能开路，制止二次侧设备熔断器，防止二次侧开路感应出高电压，危机人生安全。
