从运用性方面大多将高压互感器分为检测用电流互感器和维护用电流互感器两类，各种电流互感器的原理相似，以下介绍几种电流互感器接线图，供参阅运用。

检测用电流互感器接线办法

检测用电流互感器的效果是指在正常电压范围内，向检测、计量设备提供电网电流信息。

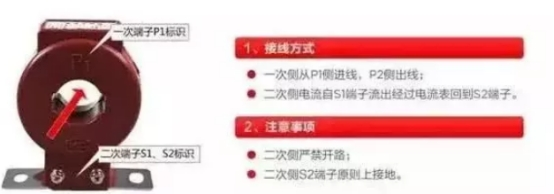

1.一般电流互感器接线图

电流互感器的一次侧电流是从P1端子进入，从P2端子出来；即P1端子联接电源侧，P2端子联接负载侧。

电流互感器的二次侧电流从S1流出，进入电流表的正接线柱，电流表负接线柱出来后流入电流互感器二次端子S2，原则上要求S2端子接地。

注：某些电流互感器一次标称，L1、L2，二次侧标称K1、K2。

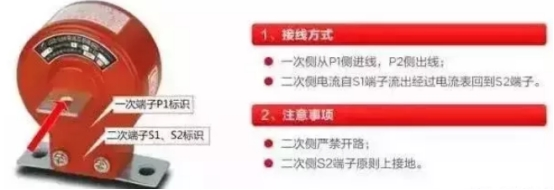

2.穿心式电流互感器接线图

穿心式电流互感器接线与一般电流互感器相似，一次侧从互感器的P1面穿过，P2面出来，二次侧接线与一般互感器相同。

电流互感器接线图

电流互感器接线全体分为四个接线办法：

1.单台电流互感器接线图

只能反映单相电流的情况，适用于需求检测一相电流的情况。

单台电流互感器接线图

2.三相完全星形接线和三角形接线办法电流互感器接线图

三相电流互感器可以及时精确了解三相负荷的变化情况。

三相完全星形电流互感器接线图

三相完全角形电流互感器接线图

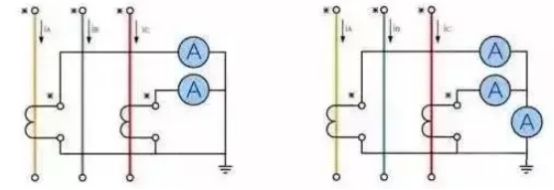

3.两相不完全星形接线办法电流互感器接线图

在实际工作中用得最多，但仅限于三相三线制体系。它节约了一台电流互感器，依据三相矢量和为零的原理，用A、C相的电流算出B相电流。

两相不完全星形接线办法电流互感器接线图

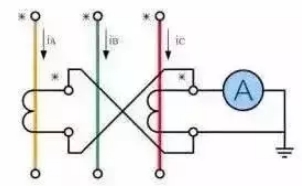

4.两相差电流接线办法电流互感器接线图

也仅用于三相三线制电路中，这种接线的优点是不光节约一块电流互感器，而且也可以用一块继电器反映三相电路中的各种相间短路毛病，亦即用最少的继电器完结三相过电流维护，节约出资。

两相差电流接线办法电流互感器接线图
