电压互感器的接线方法,电压互感器的端子标示

时间:2022-01-10 14:54:39 浏览:231

电压互感器电网系统中普通有四种接线办法,电压互感器接线接地、相位等必需按严厉的接法,并且电压互感器二次侧制止短路。

1)Vv接线办法:普遍用于中性点绝缘

体系或经消弧线圈接地的35KV及以下的高压三相体系,特别是10KV三相体系,接线来源于三角形接线,只是“口”没闭住,称为Vv接,此接线办法能够俭省一台电压互感器,可满足三相有功、无功电能计量的请求,但不能用于丈量相电压,不能接入监视体系绝缘情况的电压表。

电压互感器V/V接法

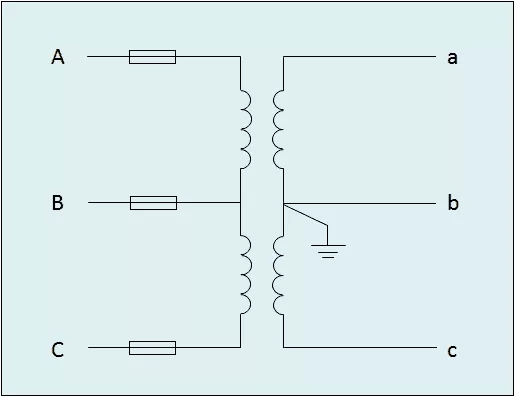

V/V接法原理图

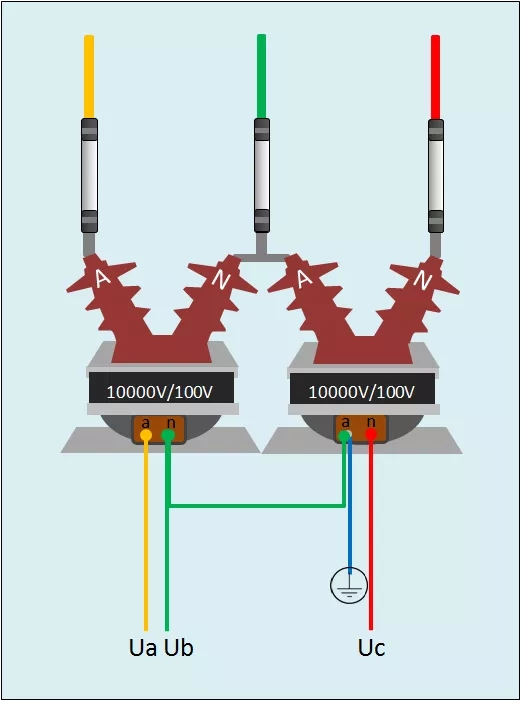

V/V接法3D表示图

(2)Y,yn接线办法:主要采用三铁芯柱三相电压互感器,多用于小电流接地的高压三相体系,二次侧中性接线引出接地,此接线为了防止高压侧单相接地毛病,高压侧中性点不允许接地,故不能丈量对地电压。

电压互感器Y/Y接法

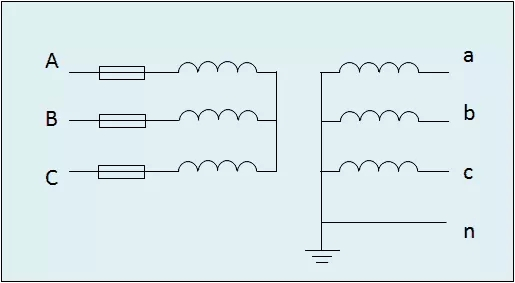

Y/Y接法原理图

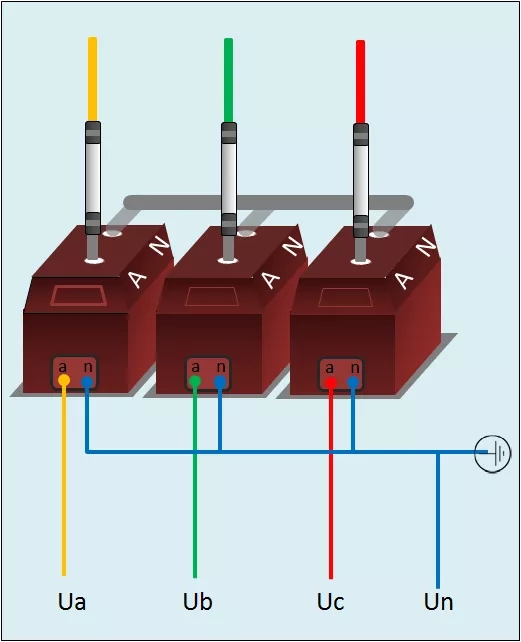

Y/Y接法3D表示图

(3)YN,yn接线办法:多用于大电流接地体系。

(4)YN,yn,do接线办法:也称为启齿三角接线,在正常运转状态下,启齿三角的输出端上的电压均为零,假设体系产生一相接地时,其他两个输出端的出口电压为每相剩下电压绕组二次电压的3倍,这样便于交流绝缘监视电压继电器的电压整定,但此接线办法在10KV及以下的体系中不采用。

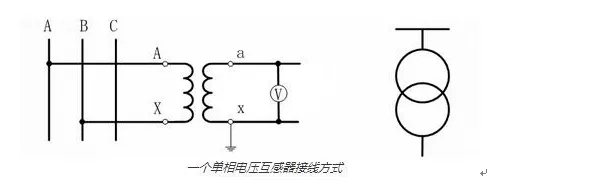

一、一个单相电压互感器接线办法



一个单相电压互感器接线办法

一个单相电压互感器的接线,用于对称的三相电路,二次侧可接表面和继电器。

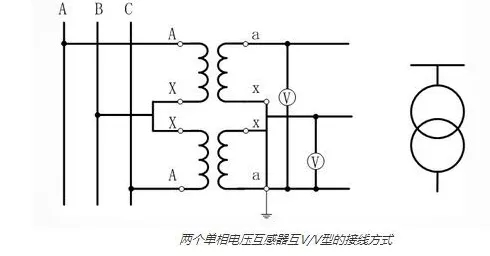

二、两个单相电压互感器互V/V型的接线办法



两个单相电压互感器V/V型的接线办法

两个单相电压互感器的V/V形接线,可丈量线电压,但不能测相电压,它普遍应用在20kV以下中性点不接地或经消弧线图接地的电网中。

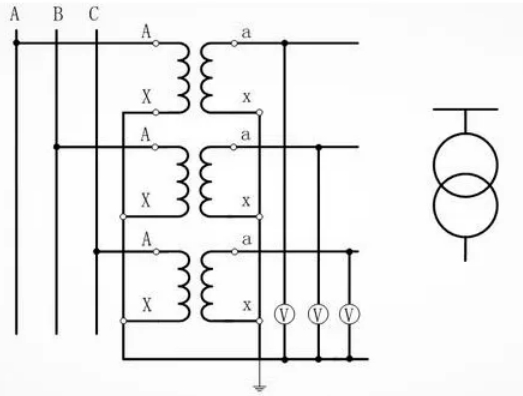

三、三个单相电压互感器Y0/Y0型的接线办法



三个单相电压互感器Y0/Y0型的接线办法

可供给请求丈量线电压的表面和继电器,以及请求供给相电压的绝缘督查电压表。

四、三个单相三绕组电压互感器或一个三相五柱式三绕组电压互感器接成Y0/Y0/Δ型



三个单相三绕组电压互感器或一个三相五柱式三绕组电压互感器接成Y0/Y0/Δ型

接成Y0形的二次线圈供电给表面、继电器及绝缘督查电压表等。辅助二次线圈接成启齿三角形,供电给绝缘督查电压继电器。当三相体系正常作业时,三相电压均衡,启齿三角形两头电压为零。当某一相接地时,启齿三角形两头呈现零序电压,使绝缘督查电压继电器动作,发出信号。用于3~220kV体系(110kV及以上无高压熔断器),供接入交流电网绝缘监视表面和继电器用。

电压互感器端子标明

1普通规则

本电压互感器端子标明适用于单相电压互感器,也适用于单互相感器装配为一台整体的三相接线的互感器或具有三相共用死心的三相电压互感器。

2标志内容

电压互感器端子标明应依照下节图示选取恰当的标志。

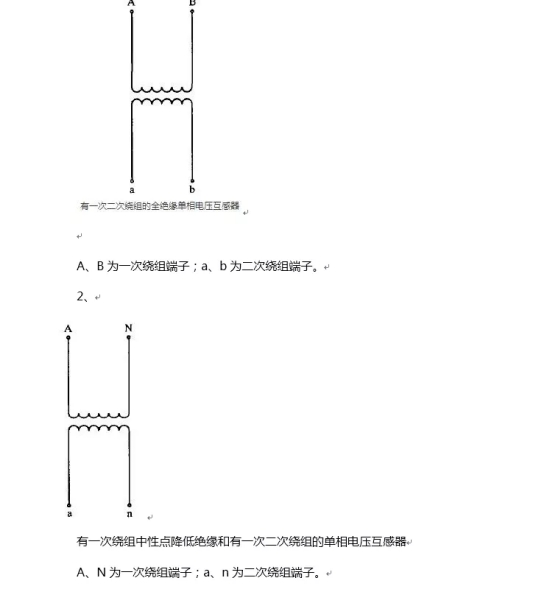

电压互感器端子标明大写字母A、B、C和N标明一次绕组端子,而小写字母a、b、c和n则标明相应的二次绕组端子。

电压互感器端子标明大写字母A、B和C标明全绝缘端子,而字母N则标明接地端子,其绝缘性能比其他端子低。

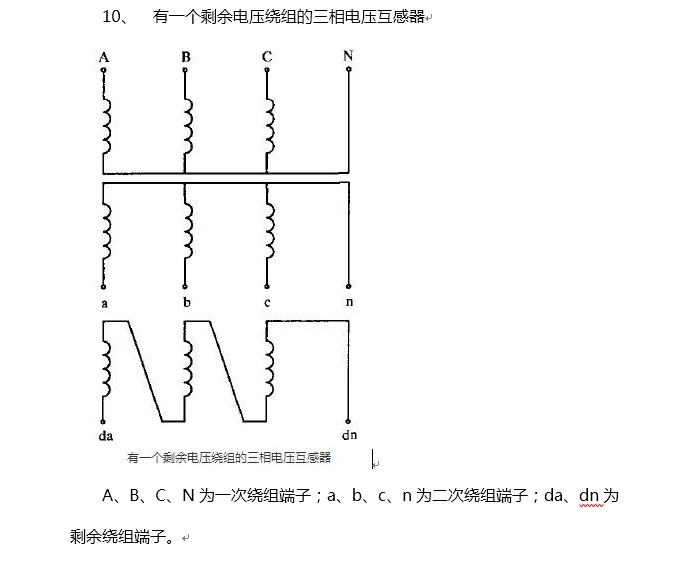

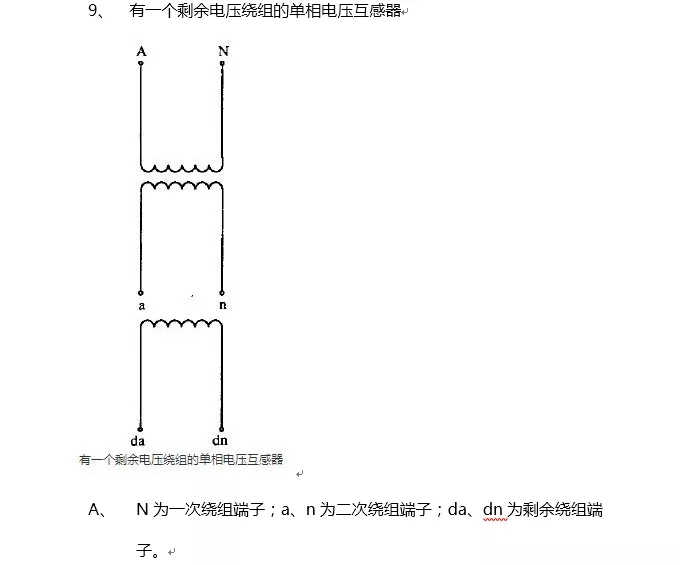

电压互感器端子标明复合字母da和dn标明供应剩下电压的绕组端子。

2标志内容

电压互感器端子标明中标有同一字母大写或小写的端子,在同一霎时具有同一极性。

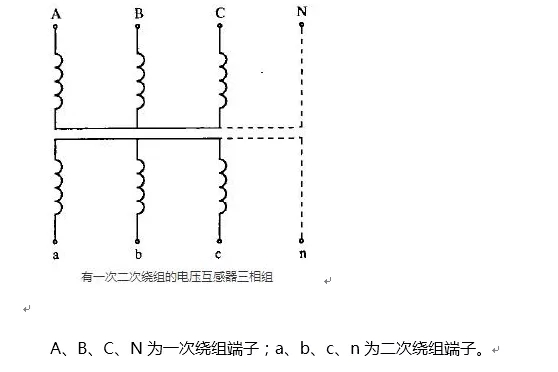

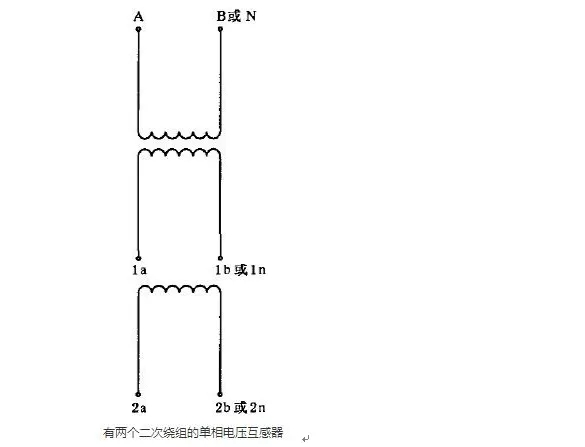

A、B、C、N为一次绕组端子;1a、1b、1c、1n、2a、2b、2c、2n为二次绕组端子。
