电流互感器作业原理

在供电用电的线路中，电流相差从几安到几万安，电压相差从几伏到几百万伏。线路中电流电压都比较高，如直接丈量是非常危险的。为便于二次外表丈量需求转换为比较一致的电流电压，运用互感器起到变流变压和电气阻隔的作用。显现外表大部分是指针式的电流电压表，所以电流互感器的二次电流大多数是安培级的（如5等）。随着时代发展，电量丈量大多已经达到数字化，而计算机的采样的信号一般为毫安级（0-5V、4-20mA等）。微型电流互感器二次电流为毫安级，主要起大互感器与采样之间的桥梁作用。微型电流互感器称之为“仪用电流互感器”。（“仪用电流互感器”有一层意义是在实验室运用的多电流比精细电流互感器，一般用于扩大外表量程。）

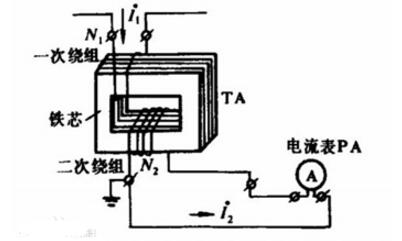

电流互感器原理线路图微型电流互感器与变压器类似也是依据电磁感应原理作业，变压器改换的是电压而微型电流互感器改换的是电流算了。绕组N1接被测电流，称为一次绕组（或原边绕组、初级绕组）；绕组N2接丈量外表，称为二次绕组（或副边绕组、次级绕组）。

电流互感器作业原理图

微型电流互感器一次绕组电流I1与二次绕组I2的电流比，叫实践电流比K。微型电流互感器在额定作业电流下作业时的电流比叫电流互感器额定电流比，用Kn表示。Kn=I1n/I2n。

电流互感器的作用

电压互感器的作用是把高电压按份额联系改换成100V或更低等级的规范二次电压，供维护、计量、外表设备运用。一起，运用电压互感器能够将高电压与电气作业人员阻隔。电压互感器尽管也是依照电磁感应原理作业的设备，但它的电磁结构联系与电流互感器相比正好相反。电压互感器二次回路是高阻抗回路，二次电流的巨细由回路的阻抗决议。当二次负载阻抗减小时，二次电流增大，使得一次电流主动增大一个分量来满意一、二次侧之间的电磁平衡联系。能够说，电压互感器是一个被限制结构和运用形式的特殊变压器。

电流互感器的作用是能够把数值较大的一次电流经过一定的变比转换为数值较小的二次电流，用来进行维护、丈量等用途。如变比为400/5的电流互感器，能够把实践为400A的电流转变为5A的电流。电流互感器用于丈量比较大的电流。

电流互感器接反了会怎么样

电流互感器二次有两个接线端子，当一次电流流入方向不一起，二次电流从两个接线端子中哪个流出就不相同，这就是CT的极性。极性接反了对一般的电流维护没有问题，只对方向维护有影响，会形成误动。一段压变避雷器柜有二次小线衔接至二段避雷器柜，是PT的二次线衔接过去，这样当A段母线PT检修时，A段母线PT二次电压切换到B段，确保电压表特别是低电压维护不会误动，即用于二次电压切换。
