电流互感器概述
电流互感器（currenttransformer，简称CT），其原理是根据电磁感应原理，由闭合的死心和绕组组成。它的一次绕组匝数很少，串在需求测量的电流的线路中，因此它常常有线路的全部电流流过，二次绕组匝数比拟多，串接在测量外表和保护回路中。
电流互感器在作业时，它的2次回路一直是闭合的，因此测量外表和保护回路串联线圈的阻抗很小，电流互感器的作业情况靠近短路。电流互感器起到变流和电气阻隔效果，它是电力系统中测量外表、继电保护等二次设备获取电气一次回路电流信息的传感器，电流互感器将高电流按份额转换成低电流，电流互感器一次侧接在一次系统，二次侧接测量外表、继电保护等。

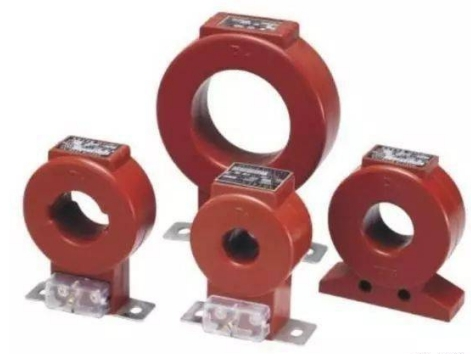

电流互感器的结构方式有浇注式、干式、油浸式等。
1）电流互感器的效果
电流互感器是二次绕组在短路状况下作业的变压器，用来把高压或低压系统的大电流变换成低压系统的小电流，以供检测仪表、自动控制信号以及继电保护之用。二次侧的额外电流为5A（或1A），故所接的电流表量程为5A（或1A）。

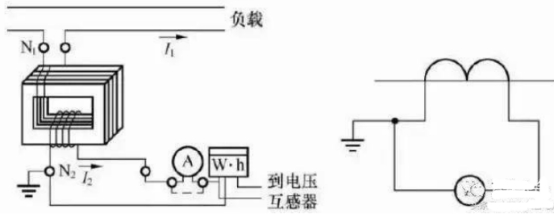

下图为电流互感器的一次绕组N1，普通只要1匝或几匝，导线较粗，被串联到需求测量电流的电路里。电流互感器一次绕组中的电流，即被测电路的电流，记为I1。二次绕组N2有较多的匝数，导线较细且与内阻极小的电流表、功率表的电流线圈或阻值不大的电阻等构成闭合回路，因负载阻抗极小，可看成二次绕组被短接。

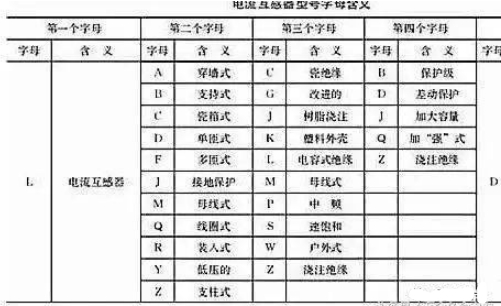

2）电流互感器的类型表明
类型参数
一、电流互感器类型：
第一字母：L—电流互感器
第二字母：A—穿墙式；Z—支柱式；M—母线式；D—单匝贯串式；V—结构倒置式；J—零序
接地检测用；W—抗污秽；R—绕组暴露式
第三字母：Z—环氧树脂浇注式；C—瓷绝缘；Q—气体绝缘介质；W—与微机保护专用
第四字母：B—带保护级；C—差动保护；D—D级；Q—增强型；J—增强型ZG
第五数字：电压等级产品序号
3）留意事项
作业中二次侧不得开路，否则会发作高压，危及外表和人身安全，因而二次侧不能接熔断器；作业中如要拆下电流表，必需先将二次侧短路才行。
电流互感器的铁芯和二次绕组一端要可靠接地，避免在绝缘破坏时带电而危及外表和人身安全。电流互感器的一次、二次绕组有“+”、“-”或“*”的同名端符号，二次侧接功率表或电能表的电流线圈时，极性不能接错。电流互感器二次侧负载阻抗大小会影响测量的精确度，负载阻抗的值应小于互感器恳求的阻抗值，使互感器尽量作业在“短路状况”，并且所用互感器的精确度等级应比所接外表的精确度高两级，以确保测量精确度。
电流互感器的首要技能恳求
1.额外容量：额外二次电流通过二次额外负荷时所耗费的视在功率。额外容量能够用视在功率V.A表明，也能够用二次额外负荷阻抗Ω表明。
2.一次额外电流：允许通过电流互感器一次绕组的用电负荷电流。用于电力系统的电流互感器一次额外电流为5～25000A，用于试验设备的精密电流互感器为0.1～50000A。电流互感器可在一次额外电流下长期作业，负荷电流逾越额外电流值时叫做过负荷，电流互感器长期过负荷作业，会烧坏绕组或减少运用寿命。
3.二次额外电流：允许通过电流互感器二次绕组的一次感应电流。
4.额外电流比（变比）：一次额外电流与二次额外电流之比。
5.额外电压：一次绕组长期对地可以承受的最大电压（有效值以kV为单位），应不低于所接线路的额外相电压。电流互感器的额外电压分为0.5，3，6，10，35，110，220，330，500kV等几种电压等级。
6.10%倍数：在指定的二次负荷和恣意功率因数下，电流互感器的电流差错为－10%时，一次电流对其额外值的倍数。10%倍数是与继电保护有关的技能指标。
7.精确度等级：表明互感器本身差错（比差和角差）的等级。电流互感器的精确度等级分为0.001～1多种级别，与本来相比精确度进步很大。用于发电厂、变电站、用电单位配电控制盘上的电气仪表普通采用0.5级或0.2级；用于设备、线路的继电保护普通不低于1级；用于电能计量时，视被测负荷容量或用电量几根据规程恳求来挑选（见第一讲）。
8.比差：互感器的差错包括比差和角差两局部。比值差错简称比差，普通用符号f表明，它等于实践的二次电流与折算到二次侧的一次电流的差值，与折算到二次侧的一次电流的比值，以百分数表明。
9.角差：相角差错简称角差，普通用符号δ表明，它是旋转180°后的二次电流向量与一次电流向量之间的相位差。规则二次电流向量超前于一次电流向量δ为正值，反之为负值，用分（’）为计算单位。
10.热安稳及动安稳倍数：电力系统缺点时，电流互感器遭到因为短路电流惹起的庞大电流的热效应和电动力效果，电流互感器应该有可以承受而不致遭到破坏的才干，这种承受的才干用热安稳和动安稳倍数表明。热安稳倍数是指热安稳电流1s内不致使电流互感器的发热逾越允许极限的电流与电流互感器的额外电流之比。动安稳倍数是电流互感器所能承受的最大电流瞬时值与其额外电流之比。
