电压互感器接线与端子介绍

时间:2021-11-27 14:02:53 浏览:60

电压互感器电力体系中一般有四种接线方法,电压互感器接线接地、相位等必须按严厉的接法,并且电压互感器二次侧禁止短路。

1)Vv接线方法:广泛用于中性点绝缘

体系或经消弧线圈接地的35KV及以下的高压三相体系,特别是10KV三相体系,接线来源于三角形接线,只是“口”没闭住,称为Vv接,此接线方法可以节省一台电压互感器,可满足三相有功、无功电能计量的要求,但不能用于丈量相电压,不能接入监督体系绝缘状况的电压表。

电压互感器V/V接法



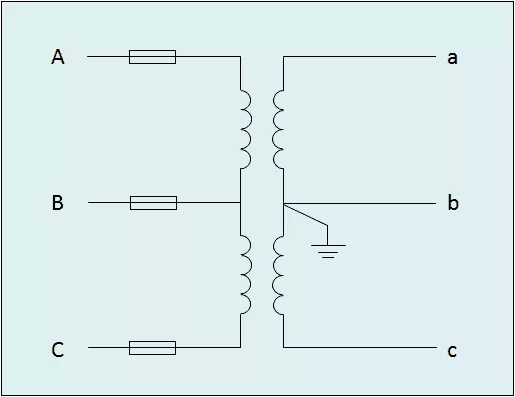

V/V接法原理图

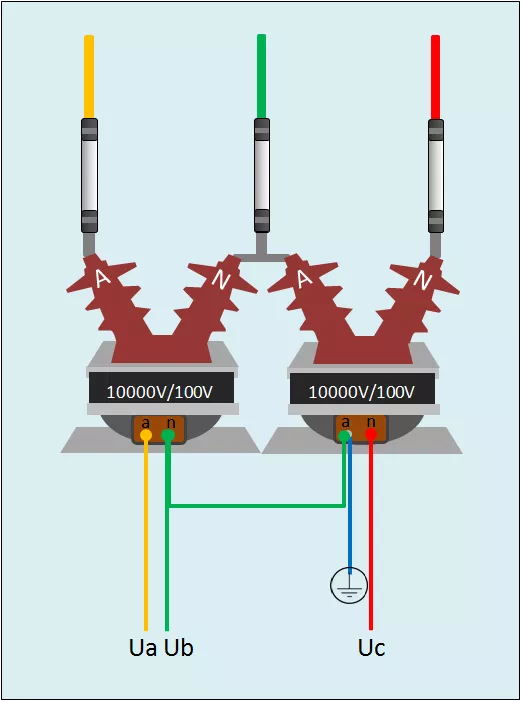

V/V接法3D示意图

(2)Y,yn接线方法:主要采用三铁芯柱三相电压互感器,多用于小电流接地的高压三相体系,二次侧中性接线引出接地,此接线为了避免高压侧单相接地故障,高压侧中性点不允许接地,故不能丈量对地电压。

电压互感器Y/Y接法

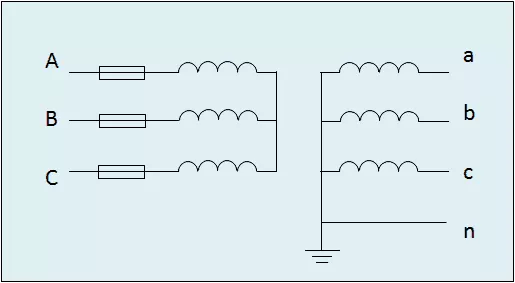

Y/Y接法原理图

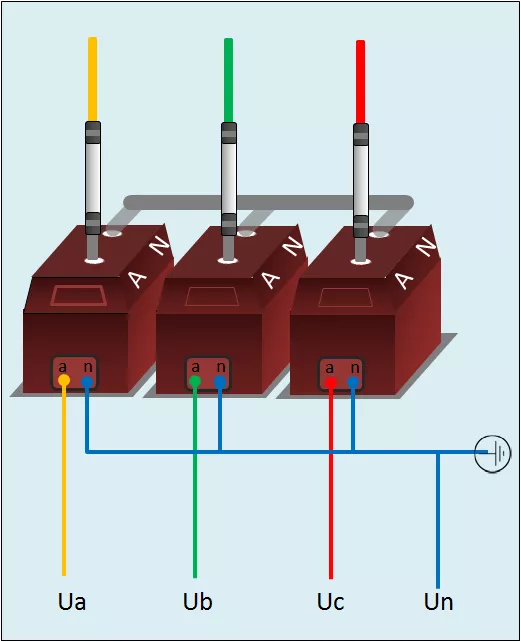

Y/Y接法3D示意图

(3)YN,yn接线方法:多用于大电流接地体系。

(4)YN,yn,do接线方法:也称为开口三角接线,在正常运行状态下,开口三角的输出端上的电压均为零,假如体系产生一相接地时,其他两个输出端的出口电压为每相剩下电压绕组二次电压的3倍,这样便于交流绝缘监督电压继电器的电压整定,但此接线方法在10KV及以下的体系中不采用。
