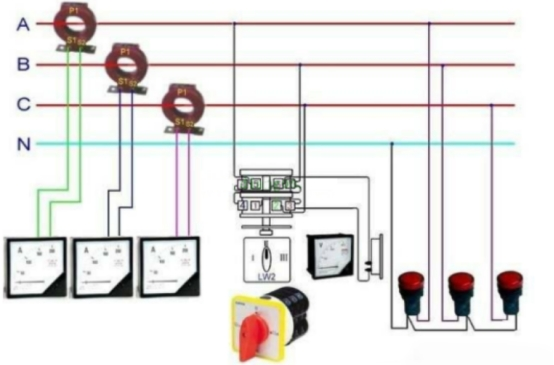

电流互感器是一种特别的变压器，它的作用是把大电流变成标准小电流，配合测量表面、计量表面和继电器等设备作业。这样能够起到扩展表面测量规划，提高电路的可靠性和安全性的作用。电流互感器的电流接线原理图如下图所示，电流互感器的一次线圈串联在一次主电路中，其二次接入的表面和继电器的线圈也全部是串联的。

平常我们在选用电流互感器时首要考虑变比和准确度这两个技术参数。

1、变比

电流互感器二次侧额外电流值都为5A或1A，一般情况下选择5A。测量电流互感器常用的变比有5/5、10/5、15/5、20/5、25/5、30/5、40/5、50/5、75/5、100/5、150/5、200/5、250/5、300/5、400/5、500/5、600/5、750/5、800/5等，那么如何正确的选择电流互感器的变比呢?

《电力设备的电测量表面设备设计标准》中规则"指针式测量表面测量规划的选择，宜保证电力设备额外值指示在表面标度尺的2/3处。"依据这个标准我们能够用下面的公式选取电流互感器的变比N。

这个公式中I为回路的最大负荷电流，0.7的意思是最大负荷电流时指示指在表面盘的70%处，5为电流互感器二次额外

N=-

0.7×5

电流值。然后依据核算的变比值选择相应电流互感器的变比。比如，I为50A，依据核算公式能够得到N=14.29，所以选择75/5变比的电流互感器。

2、准确度

电流互感器的准确度又称为精度，因为电流互感器存在比值过失和角过失是不可避免的。电流互感器的准确度在数值上等于此比值过失极限的百分数。比如，0.5级的电流互感器的最大比值过失为±0.5%。测量电流互感器有0.1、0.2、0.5、1、3、5等级，保护用的电流互感器有5P、10P两级。一般情况下，计量选择0.2级，测量选择0.5级，一般监视表面选择1级。

一起我们在运用电流互感器需求留心:电流互感器的二次侧一定要接地，防止一次侧高压窜人二次侧，危机设备和人生安全;留心电流互感器—、二侧的极性，极性接错严峻情况下烧损表面;电流互感器二次不能开路，禁止二次侧设备熔断器，防止二次侧开路感应出高电压，危机人生安全。
