1电流互感器二次回路接线方法

在变电站中，常用的电流互感器二次回路接线方法有单相接线、两相星形(或不完全星形)接线、三相星形(或全星形)接线、三角形接线及和电流接线等，它们依据需求运用于不同场合。现将各种接线的特点及运用场合介绍如下。

（1）单相接线方法

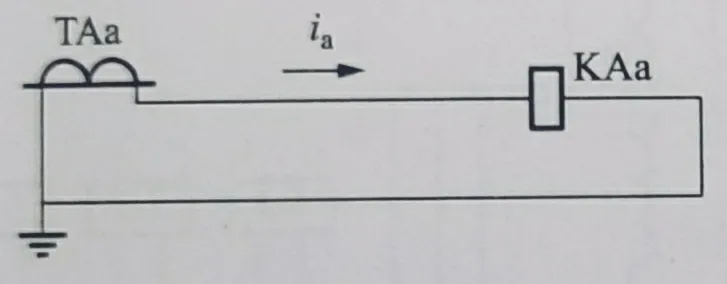

单相式接线，这种接线只有一只电流互感器组成，接线简略。它可以用于小电流接地体系零序电流的丈量，也可以用于三相对称电流中电流的丈量或过负荷维护等。

（2）两相星形接线方法

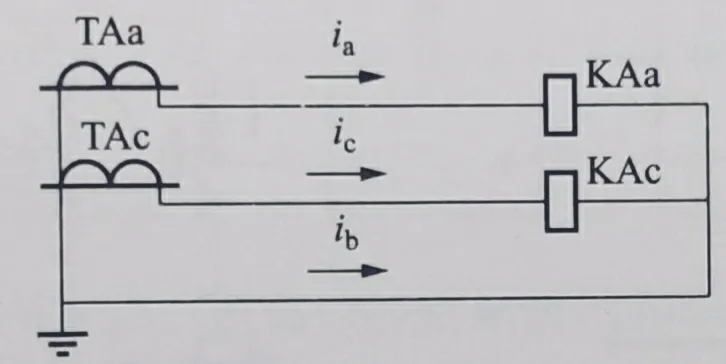

两相星形接线，这种接线由两相电流互感器组成，与三相星形接线相比，它缺少一只电流互感器(一般为B相)，所以又名不完全星形接线。它一般用于小电流接地体系的丈量和维护回路，由于该体系没有零序电流，别的一相电流可以经过核算得出，所以该接线可以丈量三相电流、有功功率、无功功率、电能等。反响各类相间故障，但不能完全反响接地故障。

关于小电流接地体系，不完全星形接线不光节约了一相电流互感器的投资，在同一母线的不同出线发生异名相接地故障时，还能使跳开两条线路的几率下降了三分之二。只有当AC相接地时才会跳开两条线路，AB、BC相接地时，由于B相没有电流互感器，则B相接地的一条线路将不跳闻。由于小接地电流体系允许单相接地运行2小时，所以这一措施能够进步供电可靠性。需求指出的是，同一母线上出线的电流互感器有必要接在相同的相，不然有些故障时维护将不能动作。

（3）三相星形接线方法

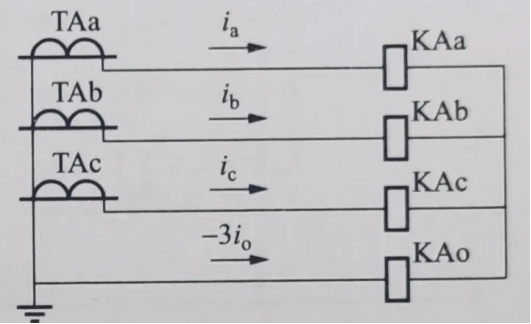

三相星形接线又名全星形接线，这种接线由三只互感器按星形连接而成，相当于三只互感器共用零线。这种接线中的零线在体系正常运行时没有电流经过(3I0=0)，但该零线不能省掉，不然在体系发生不对称接地故障发生3l0电流时，该电流没有通路，不光影响维护正确动作，其性质还相当于电流互感器二次开路，会发生很高的开路电压。三相星形接线一般运用于大接地电流体系的丈量和维护回路接线，它能反响任何一相、任何方式的电流改变。

（4）三角形接线方法

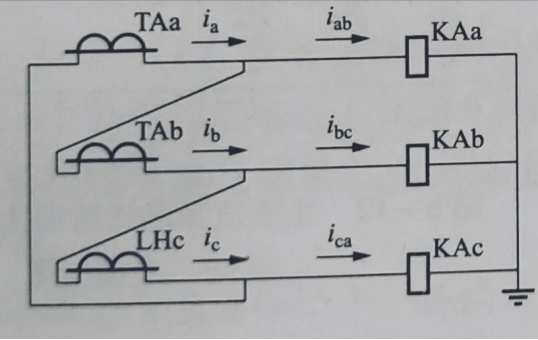

三角形接线，这种接线将三相电流互感器二次绕组按极性头尾相接，像三角形，极性必定不能搞错。这种接线首要用于维护二次回路的转角或滤除短路电流中的零序重量。在微机形差动维护中，常常将各侧电流互感器的二次回路均接为星形，在维护装置中经过软件核算进行电流转角与电流的零序重量滤除，这样就简化了接线。

（5）和电流接线方法

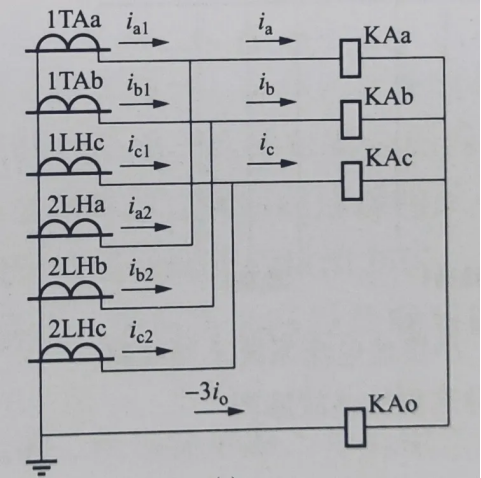

和电流接线，这种接线是将两组星形接线并接，一般用于3/2断路器接线、角形接线、桥形接线的丈量和维护回路，用以反映两只开关的电流之和。该接线必定要注意电流互感器二次回路三相极性的一致性及两组之间与一次接线的一致性，不然将不能精确反映一次电流。两组电流互感器的变比还要一致，不然和电流的数值就没有意义。

在电流互感器的接线中，要特别注意其二次绕组的极性，特别是方向维护与差动维护回路。当电流互感器二次极性错误时，将会形成计量、丈量错误，方向继电器指向错误动维护中有差流等，形成维护装置的误动或拒动。

2电流互感器的饱满

电流互感器饱满将导致电流丈量呈现差错，影响继电维护的正确动作，特别是对差动维护影响较大，接下来，让我们认识一下电流互感器饱满。

实际上，电流互感器的饱满指的是电流互感器铁芯的饱满，由于一次电流在铁芯上发生了磁通，缠绕在同一铁芯上的二次绕组中发生电动势U=4.44f*N*B*S，式中f为体系频率；N为二次绕组匝数；S为铁芯截面积；B为铁芯中的磁通密度。在N、S、f确认的状况下，当电流互感器正常作业时，铁芯磁通密度B很小，励磁电流I0也很小，依据电流互感器等值电路图可知，二次电流I2=I1-I0，差错很小；当一次电流I1变得很大时，铁芯磁通密度B也很大，在电流互感器的铁芯磁通密度到达饱满点后，B随励磁电流或是磁场强度的改变不明显，二次感应电势将基本维持不变，二次电流简直不再添加，此刻励磁电流I0却明显添加，I2=I1-I0呈现较大差错，导致电流互感器呈现大的传变差错。

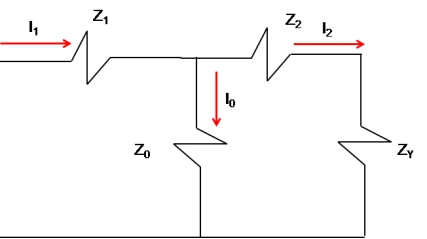

电流互感器等值电路图

一般将铁芯的饱满分成两种状况：稳态饱满、暂态饱满。

稳态饱满首要是由于一次电流值太大，进入了电流互感器饱满区域，导致二次电流不能正确的传变一次电流。稳态饱满多因电流互感器选型不合适或者短路电流过大而引起，不会自行消失。

稳态饱满的谐波重量：以3、5、7次等奇次谐波为主。

暂态饱满首要是由于大量非周期重量的存在，进入了电流互感器饱满区域。暂态饱满多由衰减直流或者电流互感器剩磁引起，在暂态重量逐渐衰减后，饱满逐渐消失。

暂态饱满的谐波重量：除了3、5、7等奇次谐波，还有直流、2次等谐波。

3电流互感器伏安特性

刚刚我们了解了，在电流互感器的铁芯磁通密度到达饱满点后，随着一次电流I1的增大，励磁电流I0明显添加，电流互感器呈现大的传变差错。那么该如何确认电流互感器的饱满点呢？

电流互感器伏安特性曲线

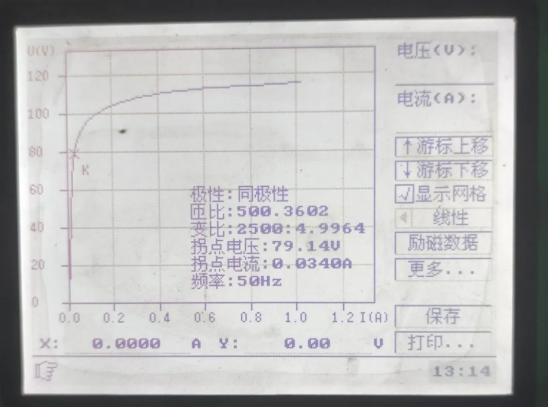

电流互感器伏安特性是指在电流互感器一次侧开路的状况下，在二次侧通电压U，由等值电路图可知此刻I0=I2，依据U=4.44f*N*B*S，在N、S、f确认的状况下，U与B成正比，故U与I2的关系曲线描绘的是磁通B与励磁电流I0的关系曲线，即电流互感器铁芯的磁化曲线。

依据伏安特性曲线可得出2个结论：

一是得出电流互感器的10%差错曲线。施加于电流互感器二次接线端子上的额外频率的电压，若其有效值添加10%，励磁电流便添加50%，则此电压值称为伏安特性曲线的拐点电压（饱满点）。

二是可以判别电流互感器是否发生匝间短路。拐点电压位置的电流互感器铁芯进入饱满状态，此刻励磁电流简直悉数损耗在铁芯发热上，当电流互感器二次绕组匝间短路时，在电流互感器伏安特性上表现为拐点电压U有明显的下降，据此可以判别电流互感器二次绕组反常。

电流互感器回路接线错误案例剖析

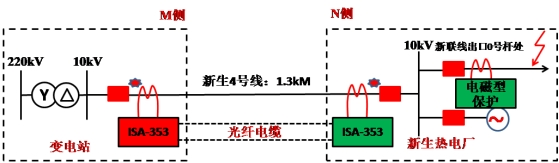

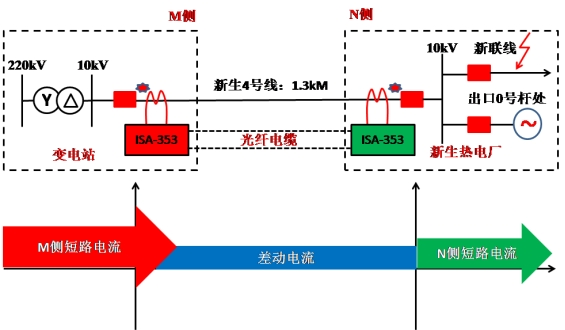

2007年8月5日某220kV变电站10kV重生4号线光纤分相电流差动维护动作，开关跳闸，经巡线人员查看、故障点在新联线出口0号杆处维护人员查看两边维护装置，模拟区内外故障维护均反响正确，如下图所示，试剖析跳闸原因。

剖析：电厂侧维护人员误将计量电流互感器绕组接入维护回路。正常运行时，重生4号线负荷电流不至于形成电流互感器饱满，不会发生差流，即维护也不会误动作。当新联线10kV出口处发生故障时，故障电流较大形成电厂侧的电流互感器饱满，电流互感器不能正常传变故障电流，进而发生差流，两边光纤纵差维护动作。一起，由于ISA-353型微机维护比电磁型维护动作速度快，所以10kV重生4号线维护先于10kV新联线跳闸。

原因：

1.电厂侧维护人员误将计量电流互感器绕组接入维护回路，故障时，两边电流不一致发生差流，是重生4号线纵差维护动作的首要原因。

2.电厂侧新联线维护运用电磁型维护、动作速度相对微机维护慢，不能及时切除故障，是重生4号线纵差维护动作的次要原因。

关键：在电流互感器回路检验试验中，必定要核对好，所运用绕组的精确级，不然关于间隔、过流等维护将拒动，关于线路纵差主变差动维护将误动作。
