怎样断定电压互感器同名端，互感器是运用线圈磁场的互感原理而制作的，用来把大电流和高电压依照必定份额降为可丈量和收集的小电流、小电压的一种电气元件。

常用的电压互感器二次侧一般为100V，电流互感器二次侧为1A或5A。由于电压和电流是一个相量值有巨细也有方向，感应出来的二次值不光要跟一次值巨细上有必定的份额关系，并且相位上也要一一对应，所以一二次的同名端也是要相对应的，否则感应出来的二次值会导丈量不准，乃至烧坏二次设备。

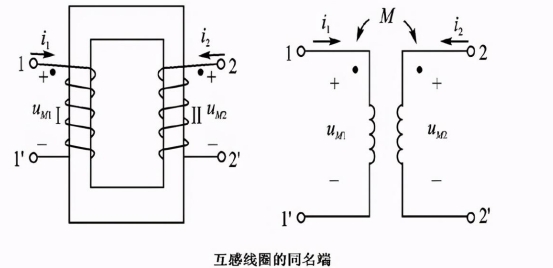

同名端便是互感器中初级绕组和次级在任一时间极性都相同（相位角一同）的两个（或多个）抽头，简单点说便是两个绕组的输入端和输出端要相对应。

题主所说的互感器4个端子标志都看不清了，应该指的是双绕组的互感器，下面我们就来介绍下同名端的断定办法：

一、电压互感器同名端断定：

怎样断定电压互感器同名端

1、预备一节1.5V的干电池，一个按钮开关，一个机械式的万用表和若干导线。一般电压互感器一次完毕用X标明；首端用A标明。用万用表丈量出同一二次绕组的两个接线端，然后把机械式万用表打到DCmV电压档，按上图进行接线。留神电池的正极要接A端，负极接X端。

2、按下开关SA，一同查询机械式万用表指针的摆向，假设正向摇晃则A、a为同名端，万用表“+”表笔为二次绕组的首端a，反向摇晃则为完毕x。假设万用表摇晃不明显，可以加大一次侧电池的电压，可以用两节电池或许改用9V的电池来丈量，丈量完成后用笔进行符号。

二、电流互感器同名端断定：

1、按上图接线，电流互感器的一次侧首端为P1，完毕为P2，假设是穿心式则直接把电线按电流的流向：自P1流向P2穿过。用万用表丈量出同一二次绕组的两个接线端，然后把机械式万用表打到DCmA电流档，按上图进行接线，必定要留神电流的流向P1→P2。

2、按下开关SA，一同查询机械式万用表指针的摆向，假设正向摇晃则P1、S1为同名端，万用表“+”表笔为二次绕组的首端S1，反向摇晃则为完毕S2。假设万用表摇晃不明显，可以加大一次侧电池的电压，可以用两节电池或许改用9V的电池来丈量，假设是穿心式可以把导线多穿几圈。丈量完成后用笔进行符号。
