从运用功用上将高压互感器分为检测用电流互感器和维护用电流互感器两类，各种电流互感器的原理类似，以下介绍几种电流互感器接线图，供参阅运用。
检测用电流互感器接线方法
检测用电流互感器的作用是指在正常电压范围内，向检测、计量设备提供电网电流信息。

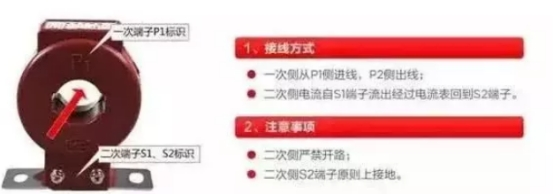

1.一般电流互感器接线图
电流互感器的一次侧电流是从P1端子进入，从P2端子出来；即P1端子衔接电源侧，P2端子衔接负载侧。
电流互感器的二次侧电流从S1流出，进入电流表的正接线柱，电流表负接线柱出来后流入电流互感器二次端子S2，原则上要求S2端子接地。
注：某些电流互感器一次标称，L1、L2，二次侧标称K1、K2。

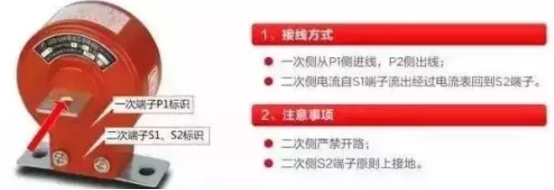

2.穿心式电流互感器接线图
穿心式电流互感器接线与一般电流互感器类似，一次侧从互感器的P1面穿过，P2面出来，二次侧接线与一般互感器相同。
电流互感器接线图
电流互感器接线整体分为四个接线方法：
1.单台电流互感器接线图
只能反映单相电流的状况，适用于需求检测一相电流的状况。
单台电流互感器接线图
2.三相彻底星形接线和三角形接线方式电流互感器接线图
三相电流互感器可以及时准确了解三相负荷的变化状况。
三相彻底星形电流互感器接线图
三相彻底角形电流互感器接线图

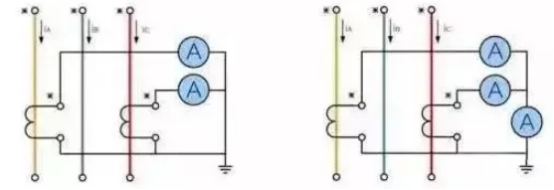

3.两相不彻底星形接线方式电流互感器接线图
在实际工作中用得最多，但仅限于三相三线制体系。它节省了一台电流互感器，依据三相矢量和为零的原理，用A、C相的电流算出B相电流。
两相不彻底星形接线方式电流互感器接线图

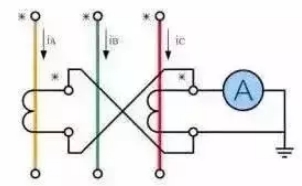

4.两相差电流接线方式电流互感器接线图
也仅用于三相三线制电路中，这种接线的优点是不但节省一块电流互感器，并且也可以用一块继电器反映三相电路中的各种相间短路毛病，亦即用最少的继电器完结三相过电流维护，节省出资。
两相差电流接线方式电流互感器接线图
5.其它接线方法
5.1原边串联、副边串联
电流互感器原边串联、副边串联接线图如下所示，串联后作用：互感器变比不变，二次额外负荷增大一倍。
电流互感器原边串联、副边串联接线图
5.2原边串联、副边并联
电流互感器原边串联、副边并联接线图如下所示，串并联后作用：互感器变比减小一倍，二次额外负荷增大一倍。
电流互感器原边串联、副边并联接线图
5.3 原边并联、副边串联
电流互感器原边并联、副边串联接线图如下所示，串并联后作用：互感器变比增大一倍，二次额外负荷增大一倍。
电流互感器原边并联、副边串联接线图
5.4 原边并联、副边并联
电流互感器原边并联、副边并联接线图如下所示，并联后作用：互感器变比不变，二次额外负荷增大一倍。
