电流互感器的二次负载阻抗假设超过了其容许的二次负载阻抗.为什么准确度就会下降?

电流互感器二次负载阻抗的大小对组合互感器的准确度有很大影响。

这是由于,假设电流互感器的二次负载阻抗增加得许多,超出了所容许的二次负载阻抗时,励磁电流的数值就会大大增加,而使铁芯进入饱满状况,在这种情况下,一次电流的很大一部分将用来供应励磁电流,从而使互感器的过失大为增加,其准确度就随之下降了。

用于差动保护的电流互感器,要求其铁芯好,还要加大铁芯截面,为什么?

在系统正常工作或差动保护规划外部短路时,差动保护两端电流互感器的电流数值和相位相同,应没有电流流入差动继电器,但实际上这两套电流互感器的特性不或许 完全相同,励磁电流便不一样,二次电流不会相等,继电器中将流过 不平衡电流。为了减少不平衡电流,有必要改进电流互感器的结构,使其不致饱满,或选用损耗小的特种硅钢片制作铁芯,并加大铁芯截面。



电流互感器二次绕组的接线有那几种方法?

根据继电保护和自动设备的不同要求,电流互感器二次绕组一般有以下几种接线方法:

完全(三相)星形接线;

不完全(两相)星形接线;

三角形接线;

三相并接以取得零序电流接线;

两相差接线;

一相用两只电流互感器串联的接线;

一相用两只电流互感器并联的接线。



什么叫电流互感器的接线系数?接线系数有什么效果?

经过继电器的电流与电流互感器二次电流的比值叫电流互感器的接线系数,即Kc=IkI2式中

Ik-流入继电器中的电流;

12-流入电流互感器的二次电流;

接线系数是继电保护整定核算中的一个重要参数,对各种电流保护测量元件动作值的核算,都要考虑接线系数。



什么叫电流互感器反充电?对保护设备有什么影响?

零序电流互感器的安装

1)电缆头和零序电流互感器的支架运用绝缘物牢靠隔离。

2)发生单相接地时,接地电流不仅在地中流过,也或许沿着电缆外皮流过。为了避免区外单相接地缺点时设备误动作,电缆头接地线应穿过零序电流互感器再接地。(接地线回穿过零序电流互感器再接地)

电流互感器的接线

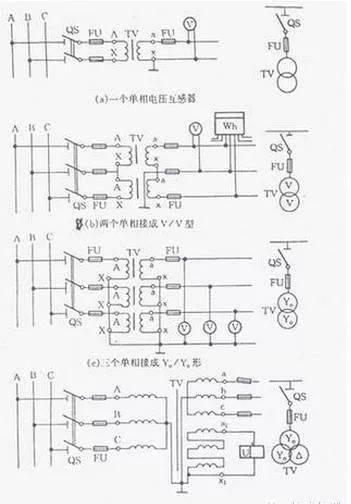

电流互感器在三相电路中常用的接线方法有四种:如下图



1.一个单相电流互感器的接线,用于对称的三相电路,二次侧可接外表和继电器,如图1a)。

2.两个单相电流互感器的V/V形接线,可测量相间线电压,但不能测相电压,如图1b)。

3.三个单相电流互感器接成Y0/Y0形,如图1c)。可供应要求测量线电压的外表和继电器,以及要求供应相电压的绝缘监察电压表。

4.一台三相五芯柱电流互感器接成Y0/Y0/Δ(开口三角形),如图1d)所示。接成Y0形的二次线圈供电给外表、继电器及绝缘监察电压表等。辅佐二次线圈接成开口三角形,供电给绝缘监察电压继电器。当三相系统正常工作时,三相电压平衡,开口三角形两端电压为零。当某一相接地时,开口三角形两端呈现零序电压,使绝缘监察电压继电器动作,宣布信号。

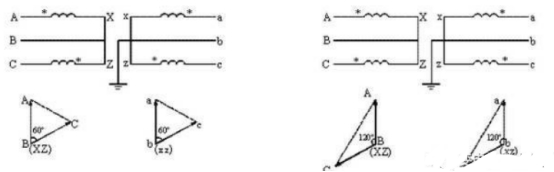

具体分析如下PTV/V型的接线图:左图是正确接线,电压平衡;右图是差错接线,电压不平衡。
