浅谈几种电流互感器中常用的接线方案

时间:2021-10-10 15:50:42 浏览:55

在电力系统中,电流互感器的作用是把大电流变成小电流,将连接在继电器及检测仪器仪表的二次回路与一次电流的高压系统隔离,并将一次电流变换到5A1A两种规范的二次电流值。那么电流互感器接线方案是怎样的呢?本文主要分享以下几种不同的电流互感器接线方案

1)电流互感器第一种接线方案

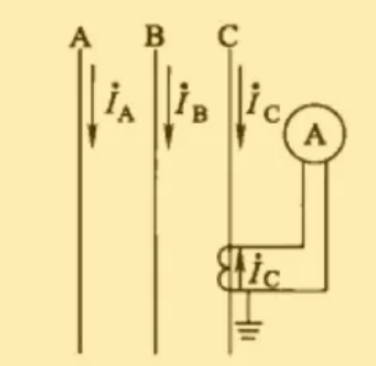

1是一台电流互感器用于单相回路的接线方案,适用于只能检测单相电流和单相功率及保护单相接地短路。

2)电流互感器第二种接线方案

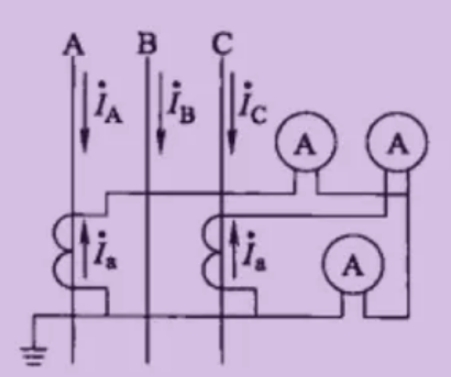

2是两台电流互感器不完全星形的接线方案,适用于检测三相电流和三相功率及保护相间短路问题。

3)电流互感器第三种接线方案

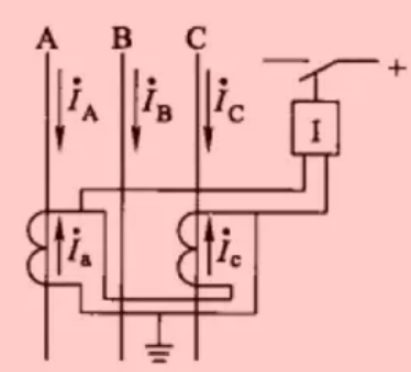

3是两台电流互感器二相电流差的接线方案,适用于检测一相电流和保护相间短路问题。

4)电流互感器第四种接线方案

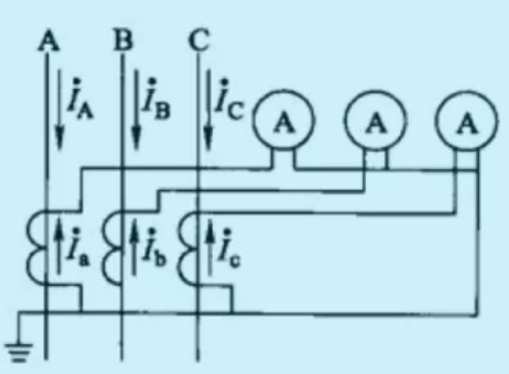

4是三台电流互感器星形接线方案,适用于三相四线制系统检测电流和功率,可保护任何办法的故障。

5)电流互感器第五种接线方案

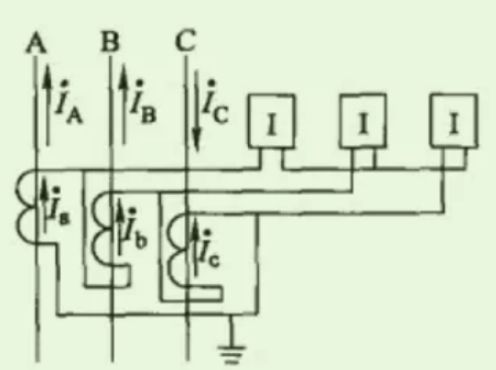

5是三台电流互感器角形接线方案,适用于合作三个电流继电器保护各种短路问题。

6)电流互感器第六种接线方案

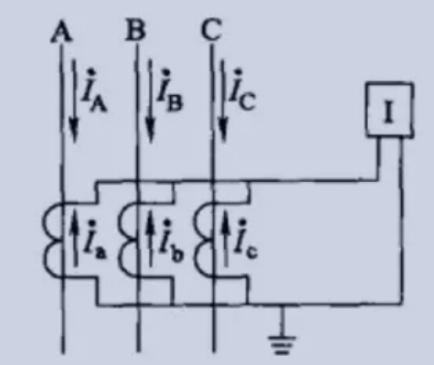

6是三台电流互感器零序保护接线方案,适用于零序接地保护。当然检测零序电流最好的计划还是采用零序电流互感器。
