电子式电流互感器的规划

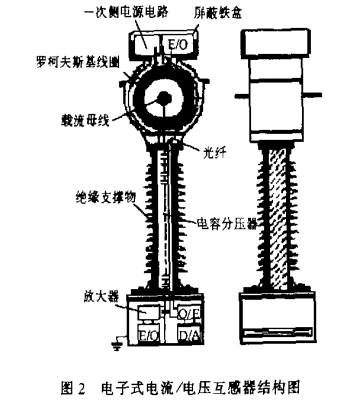

数字调制式电流互感器概念的提出已近半个世纪了，但受元器件的约束一向没有发展起来。近年来ABB公司、德国RITZ公司都有一些不同类型电子式电流互感器和电子式电压互感器产品的报导。研发了220kV/1250A设备的有源电子式电流互感器/电压互感器，样机整体结构如图2所示。
电流互感器设备由电流检测单元和电压检测单元两部分组成。前者选用罗柯夫斯基线圈作为电流传感器，有源电子器件完结信号的数宇调制;后者选用电容分压器作为电压传感器。高压端电子线路电源由-一个辅佐电源感应线圈直接从母线上获取。罗氏线圈和电源感应线圈安装在母线上。高压端信号调制和电源调理电路板置于·一个铁磁屏蔽盒中,电流信号在高压端经AD改换、E/O改换后调制成光信号，通过光纤传送到低电位端。根据需求，能够将信号持续用光纤传送到远方的控制室，也能够就地经O/E、D/A改换，放大成模仿电流信号,母线电压经电容分压器改换成低压信号后，调制成光信号，经光纤传送到控制室，也能够就地经校准、温度补偿后，给出模仿电压信号、一个陶瓷套管既用作高压部分元件的绝缘支撑，一起又是传输电流信号的光纤和电容分压器的通道。
3.1电流互感器的电流和电压信号测取
在有源电子式电流互感器中．作为一次电流采样传感头的元件有很多种、有传统的电磁式电流互感器、特别规划的小信号电流互感器、分流电阻器、罗柯夫斯基线圈等。其中罗柯夫斯基线圈以其良好的频率响应、高的检测准确度和结构简略、成本低价等特性而成为首选。所以根据罗柯夫斯基线圈的有源ETA也就成为最具发展潜力的光电互感器产品，它既能够用作封闭电器GIS、插接式组合电器PASS中的电流检测设备，又可用于敞开式独立有源ETA。罗柯夫斯基线圈是将导线均匀地绕在一个非磁性资料的骨架上制作而成的空心线圈，如图3所示。载流导线从线圈中心穿过，当导线上有电流通过期，在线圈的两端将会产生一个感应电势e，其巨细为
式中M——罗氏线圈的互感被测电流信号可由下式表示
由式（2)可见，要得到被测电流信号，必须对线圈的输出电压信号进行积分，这能够通过两种途径完结:选用模仿积分器或选用数字积分。总之，通过后续电路及相关的信号处理，我们能够获得被测电流信号。
在中低压配电领域，精密电阻分压器、电容分压器现已使用得比较多。使用这种电压传感器技能，大大简化了高压传感部分的规划，一起使用光纤传输信号，保留了光纤良好的电气阻隔作用，因而在本文的规划中选用了电容分压器作为电压取样元件。
3.2电流互感器的信号处理设备
信号处理进程如下:电流信号在高压侧经取样后．变成数字信号，通过适当的功率股大，驱刚友光二极管变成光信号，用光纤送到互感器下侧低电压端。电压信号经分压器取样后，变成数字信号，局样通过适当的功率放大，驱动发光二极管，也变成光信号。在互感器本体低电位例，已安股光1信亏的电流、电压信号通过光纤传送到变电珀2至3在控制室经O/E改换后，通过适当调理，信号再送入工控机中进行信号解调和处理，解调后的模仿信号可供计鼍和保护用。在信号处理单元中，瞬态信号检测即用于保护电流、电压信号的检测，必须
考虑信号处理单元的响应速度及频带宽度。例如220kV设备暂态康复电压的最高固有主频为
10kHz，如按1/10区间取样，则E/O改换的作业主频带宽必须大于200kHz、在O/E改换中、则需选用快速光电二极管。
3.3电流互感器的一次侧电子线路供电问题
一次侧电子线路供电问题是有源ETA中的一个关键技能，一次侧电源要给传感元件信号处理部分供给安稳的电源。有两种思路解决这个问题，一是从地上二次侧将能量传送到一次侧供给电源，二是直接从二次侧的母线上取电源。因为一次、二次侧之间要完结完全阻隔，所以要将二次侧的能量送到一次侧，最好的方法是通过光电转化，用光纤来传送:光电能量转化一-般用大功率半导体激光二极管来完结。激光二极管作为光源供给驱动光电池的光功率，根据设备总功率需求选用适宜的光功率和输出功率的二极管。从光纤传输来的能量直接耦合到一次侧的光电转化器，通常是在光电池中，将光能转化成电能，现已有作为光电转化的商业化的电二极管阵列可供挑选。选用地上供能的方法，长处是电源安稳、可靠性好、不受母线电流的影响。但是这个供能计划一般能供给的功率比较小，通常在mW级甚至在pW级。有时这种供能计划无法供给满足的能量给一次侧。另外，大功率、高功率的激光二极管、光电转化器件比较昂贵．在使用寿命方面也没有严格考核的报导。

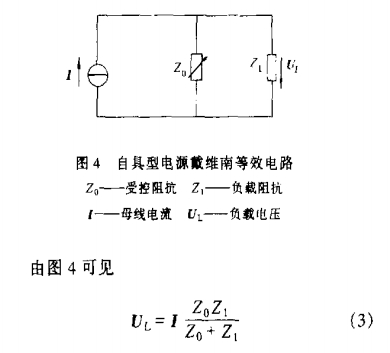

因为母线电流改变范围很大，以额定电流为1250A的ETA为例，母线稳态电流能够在5%-120%1n(额定电流）内改变，即在62.5-1500A的范围内改变;短路毛病情况下、母线暂态电流能够达到201n，甚至更高。在这些情况下都要求能供给一次侧电子线路所需求的安稳电源。鉴于上述要求，提出了从母线上直接取电源的自具型电源计划，规划作业首要会集在从一个大范围内改变的电流源中取出--个具有必定功率安稳输出的电压源。自具型电源的原理图如图4所示、在这里我们选用一个环形带铁心的感应线圈完结从母线上提取电能的功用。
即可输出所需求的恒定电压Ul。因而问题能够转化为规划一个电源感应线圈的负荷阻抗可控电路，当母线电流较小时，等效阻抗较大；当母线电流较大时，等效阻抗较小。合理规划可控阻抗电路，能够完结在大范围母线电流下供给安稳馈电电源的目的。
