从经过大电流的电线上，依照必定的比例感应出小电流供丈量运用，也可以为继电维护和自动装置提供电源。

电流互感器的举例说明：

比如说现在有一条十分粗的电缆，它的电流十分大。如果想要测它的电流，就需求把电缆断开，并且把电流表串联在这个电路中。因为它十分粗，电流十分大，需求标准很大的电流表。可是实际上是没有那么大的电流表，因为电流外表的标准都5A以下。那怎么办呢？这时候就需求借助电流互感器了。

先选择适宜的电流互感器，然后把电缆穿过电流互感器。这时电流互感器就会从电缆上感应出电流，感应出来的电流巨细刚好缩小了必定的倍数。把感应出来的电流送给外表丈量，再把丈量出来的成果乘以必定的倍数就可以得到实在成果。

例如，现在需求要测一条电缆的电流巨细。首要 把一条电缆穿过500/5的电流互感器（500/5实际上就是100倍），然后把电流互感器接上电流表，电流表测得成果为4A。由此可以计算出电缆实在电流为4*100=400A。

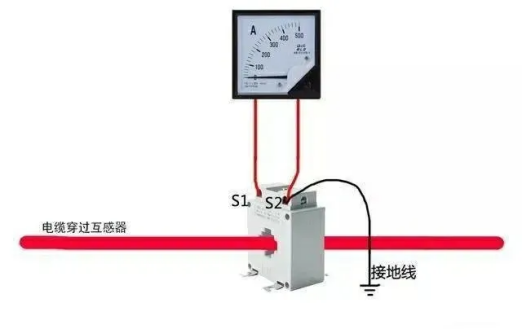

接线如图：

有些朋友或许说用钳表也可以到达这个目的，实际上钳表内部就有一个电流互感器，原理类似。

运用：

1）电流互感器的接线应遵守串联准则：即一次绕阻应与被测电路串联，而二次绕阻则与所有外表负载串联。

2）按被测电流巨细，选择适宜的改变，否则差错将增大。同时，二次侧一端必须接地，以防绝缘一旦损坏时，一次侧高压窜入二次低压侧，形成人身和设备事端。

3）二次侧绝对不答应开路，因一旦开路，一次侧电流I1悉数成为磁化电流，引起φm和E2骤增，形成铁心过度饱满磁化，发热严峻乃至烧毁线圈；同时，磁路过度饱满磁化后，使差错增大。电流互感器在正常工作时，二次侧近似于短路，若忽然使其开路，则励磁电动势由数值很小的值骤变为很大的值，铁芯中的磁通呈现严峻饱满的平顶波，因而二次侧绕组将在磁经过零时感应出很高的尖顶波，其值可到达数千甚至上万伏，危机工作人员的安全及外表的绝缘功能。

别的，二次侧开路使E2达几百伏，一旦触及形成触电事端。因而，电流互感器二次侧都备有短路开关，防止一次侧开路。如图l中K0，在运用过程中，二次侧一旦开路应马上撤掉电路负载，然后，再停车处理。一切处理好后方可再用。

4）为了满足丈量外表、继电维护、断路器失灵判别和故障录波等装置的需求，在发电机、变压器、出线、母线分段断路器、母联断路器、旁路断路器等回路中均设具有2～8个二次绕阻的电流互感器。对于大电流接地体系，一般按三相装备；对于小电流接地体系，依具体要求按二相或三相装备

5）对于维护用电流互感器的装设地址应按尽量消除主维护装置的不维护区来设置。例如：若有两组电流互感器，且位置答应时，应设在断路器两边，使断路器处于交叉维护范围之中

6)为了防止支柱式电流互感器套管闪络形成母线故障，电流互感器一般安置在断路器的出线或变压器侧

7)为了减轻发电机内部故障时的损害，用于自动调理励磁装置的电流互感器应安置在发电机定子绕组的出线侧。为了便于分析和在发电机并入体系前发现内部故障，用于丈量外表的电流互感器宜装在发电机中性点侧。

原理：

在供电用电的线路中电流电压大巨细小相差悬殊从几安到几万安都有。为便于二次外表丈量需求转换为比较一致的电流，别的线路上的电压都比较高如直接丈量是十分风险的。电流互感器就起到变流和电气阻隔作用。较早前，显示外表大部分是指针式的电流电压表，所以电流互感器的二次电流大多数是安培级的（如5A等）。

电流互感器一次绕组电流I1与二次绕组I2的电流比，叫实际电流比K。电流互感器在额定工作电流下工作时的电流比叫电流互感器额定电流比，用Kn表明。

Kn=I1n/I2n

一、电流互感器有哪些常见故障？怎么判别处理？对其进行正常巡视查看时应查看哪些项目。

A，电流互感器常见的故障有：

1，电流互感器二次侧开路

2，电流互感器工作时过热

3，电流互感器内部冒烟或宣布臭味

4，电流互感器线圈螺丝松动，匝间或层间短路

5，电流互感器内部放电，声音异常或引线与外壳间发生放电火花

6，充油式电流互感器漏油严峻或油面过低

B，一般，应根据呈现的异常现象来进行判别处理。例如，用试温蜡片查看发热状况，根据响声和表计指示值来判别是否开路。一旦发现故障，要立即进行修理或替换。正常巡视查看的项目一般包含：

1，查看有无过热现象及异常异味

2，定时校验绝缘状况

3，查看电流表的三相指示值是否在答应范围内，是否在过负荷运转

4，瓷质部分是否清洁完整，有无损坏和放电现象

5，充油式电流互感器的油位是否正常，有无渗漏油现象

二、电流互感器的二次侧为什么不答应开路？开路今后有什么风险？

1，一般，电流互感器的一次电流巨细与二次负荷的电流巨细无关。

当电流互感器正常运转时，因为二次侧阻抗很小（接近于短路状况），一次电流所发生的磁力线大部分为二次电流所补偿，总磁通密度不大，二次侧电势也不高。但当二次开路时，二次电流等于零，一次电流完全变成了激磁电流，在二次线圈中奖发生很高的电势（峰值可达几千伏，甚至更高），不光或许损坏二次绝缘，并且还威胁人身安全。此外，铁芯磁通密度过度增大，也或许形成铁芯过热而损坏。

三、电流互感器长期过负荷的危害

电流互感器一旦长期过负荷，将导致铁芯磁通密度到达饱满，使电流互感器的差错增大，表计指示不正确，因而不易掌握实际负荷或运转状况。此外，因为磁通密度增大，将使铁芯和二次线圈过热，绝缘损坏。

四、电流互感器二次侧开路的预兆及处理：

电流互感器二次侧开路时，常随同有下列现象：

1，电流表，功率表指示为零，电度表不转，并宣布嗡嗡声。

2，电流互感器自身有吱吱的放电声或其他异常声音，端子排或许烧焦。

电流互感器开路时，发生的电势高低与一次电流巨细有关。因而，在处理电流互感器的开路故障时，必定要将负荷减小或使负荷为零，然后运用绝缘工具进行处理，处理时应停用相应的维护装置。
