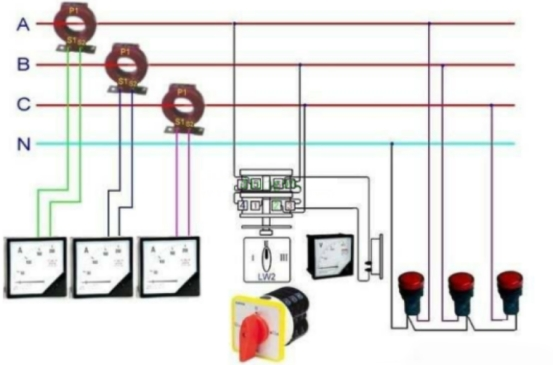

电流互感器是一种特别的变压器，它的作用是把大电流变成规范小电流，配合丈量外表、计量外表和继电器等设备作业。这样能够起到扩展外表丈量规模，提高电路的可靠性和安全性的作用。电流互感器的电流接线原理图如下图所示，电流互感器的一次线圈串联在一次主电路中，其二次接入的外表和继电器的线圈也全部是串联的。

平常咱们在选用电流互感器时首要考虑变比和准确度这两个技术参数。

1、变比

电流互感器二次侧额定电流值都为5A或1A，一般情况下挑选5A。丈量电流互感器常用的变比有5/5、10/5、15/5、20/5、25/5、30/5、40/5、50/5、75/5、100/5、150/5、200/5、250/5、300/5、400/5、500/5、600/5、750/5、800/5等，那么如何正确的挑选电流互感器的变比呢?

《电力设备的电丈量外表设备设计规范》中规定"指针式丈量外表丈量规模的挑选，宜确保电力设备额定值指示在外表标度尺的2/3处。"依据这个规范咱们能够用下面的公式选取电流互感器的变比N。

这个公式中I为回路的最大负荷电流，0.7的意思是最大负荷电流时指示指在外表盘的70%处，5为电流互感器二次额定

N=-

0.7×5

电流值。然后依据计算的变比值挑选相应电流互感器的变比。比方，I为50A，依据计算公式能够得到N=14.29，所以挑选75/5变比的电流互感器。

2、准确度

电流互感器的准确度又称为精度，由于电流互感器存在比值差错和角差错是不可避免的。电流互感器的准确度在数值上等于此比值差错极限的百分数。比方，0.5级的电流互感器的最大比值差错为±0.5%。丈量电流互感器有0.1、0.2、0.5、1、3、5等级，保护用的电流互感器有5P、10P两级。一般情况下，计量挑选0.2级，丈量挑选0.5级，一般监视外表挑选1级。

同时咱们在使用电流互感器需求留意:电流互感器的二次侧一定要接地，防止一次侧高压窜人二次侧，危机设备和人生安全;留意电流互感器—、二侧的极性，极性接错严峻情况下烧损外表;电流互感器二次不能开路，禁止二次侧装置熔断器，防止二次侧开路感应出高电压，危机人生安全。
