电压互感器烧坏的常见原因:
1、电压互感器低压侧匝间和相间短路时,低压稳妥没有熔断,因为激磁电流敏捷增大,使高压熔管熔丝熔断或烧坏互感器。
2、当10kV出线产生单相接地时,电压互感器一次侧非故障相对地电压为正常电压值的根号3倍。电压互感器的铁芯很快饱满,激磁电流急剧增强,使熔丝熔断。
3、因为电力网络中含有电容性和电感性参数的元件,特别是带有铁芯的铁磁电感元件,在参数组合晦气时引起铁磁谐振。如断路器非同期合闸,带有变压器、铁磁式电压互感器的空载母线投入,配电变压器高压线卷对地短路时,都或许引起铁磁谐振。在产生铁磁谐振时,其过电压倍数可达2.5倍以上,这就构成电气设备绝缘击穿,焚毁设备事端。电压互感器烧坏的原因。
4、流过电压互感器一次绕组的零序电流增大(相关于接地电流超支的体系而言),长期运转时,该零序电流产生的热效应将使电压互感器的绝缘损坏、迸裂;
5、体系中存在非线性的振动(弧光接地过电压),大大加重了体系中电压互感器的损坏进程;
6、电压互感器本身的散热条件较差。
电压互感器焚毁的原因有哪些?
互感器是一个带铁心的变压器,它主要由一、二次线圈、硅钢片铁心和绝缘部分组成。在雷雨时节,产生线路落雷、瓷瓶闪络等故障,导致电压互感器的高压熔断器熔断,乃至焚毁互感器。
电压互感器焚毁的常见原因:
当10kV线路出线产生单相接地时,电压互感器一次高压侧非故障相对地电压为正常电压值倍。电压互感器的铁芯很快饱满,激磁电流急剧增强,使高压熔断器熔断。
电压互感器二次低压侧匝间和相间短路时,低压稳妥没有熔断,因为激磁电流敏捷增大,使高压熔断器熔断或烧坏电压互感器。
因为电力网络中含有电容性和电感性参数的高压元件,特别是带有铁芯的铁磁电感元件,在参数组合晦气时引起铁磁谐振。如断路器非同期合闸,带有变压器、铁磁式电压互感器的空载母线投入,配电变压器高压线卷对地短路时,都或许引起铁磁谐振。在产生铁磁谐振时,其过电压倍数可达2.5倍以上,这就构成电气设备绝缘击穿,焚毁电气设备事端。
针对以上状况,能够采纳以下办法,防止电压互感器烧坏。
加强巡查力度,根绝高压熔断器用低压稳妥替代的现象。
在电压互感器一次高压侧接地线上加装零序接地自动开关,切断接地线路;二次侧加装3~5A的小型空气开关,防止短路焚毁电压互感器。
在10kV电压互感器的开口三角处并联安装一次消谐装置,即10KV一次消谐器。
10KV电压互感器焚毁原因:
10kV电压互感器爆破绝大部分是因为谐振导致过电压和过电流(电压谐振和电流谐振)使一次设备的绝缘损坏;别的产生较多的还有二次产生短路使之焚毁。
1、绝缘损坏,一次对二次或地击穿产生大电流;
2、过流,铁磁谐振导致铁芯饱满,电流急剧上升;二次短路也会导致;
3、熔断器安秒特性不好,不能及时熔断切除故障过流设备。
附,10千伏电压互感器烧坏原因剖析及处理办法
在25次10千伏电压'>电压互感器'>互感器烧坏的过程中,均有接地故障的存在,且有24次是在规程答应的8小时内烧坏。找出电压'>电压互感器'>互感器烧坏与接地故障之间的联系,从而得出电压互感器烧坏的原因,最终提出处理标题的办法。
据我局MIS数据库中的统计,自2001年1月1日至2003年7月15日的两年半中,10千伏电压互感器烧坏共25次。每次烧坏的一起体系中均有单相接地故障存在。
依据记录,2001年7月25日,110千伏向家桥变0524电压互感器是在10千伏体系单相接地故障继续9小时之后烧坏,其它的均在8小时之内烧坏。而依据都匀电网《调度管理规程》(1997年3月)中第三章第七节明确规则(不包括弧光接地故障):都匀电网10千伏或35千伏中性点不接地体系,当产生单相接地故障时答应带接地故障运转,一起,通知有关单位尽快查找和排除故障(带电巡视)。10千伏、35千伏体系可答应带接地故障连续运转8小时。
那么,究竟是什么原因导致这些电压互感器的故障呢?电压互感器的损坏与接地故障之间又有什么必然联系呢?
我局电网的飞速开展使网络复杂化。上个世纪90年代中期以来,我局电网得以飞速开展,500千伏福泉变的投运,标志着我局现已进进超高压、大电网的队伍,随着两网改造的不断深进,又进一步使电网结构、参数趋于复杂化。
咱们来具体剖析一下10千伏体系产生单相接地故障时的状况。
电力体系的中性点(实际上是发电机、变压器的中性点)的运转方法有中性点不接地、中性点经消弧线圈接地、中性点直接接地三种。而我局10千伏、35千伏体系正是选用中性点不接地的运转方法。
为了说明电网改造与接地电流增大的联系,咱们能够凭借下列公式来理解接地电流:
关于排挤线路:
关于电缆线路:
式中U——电网的线电压(千伏)
——电压等级为U的具有电联系的线路长度(km)
可见,随着电网的开展与两网改造的深进,10千伏线路及联络线的添加,线路长度也大大添加。这正是构成单相接地电流增大的主要原因。
高压试验班与河北旭辉电气有限公司对我局市区五个变电所的测量成果表明:五个变电所中有四个站的接地电流超支(依据中华人民共和国电力行业标准《交流电气装置的过电压维护和绝缘合作》DL/T630-1997中的规则,在中性点不接地体系中当接地电流大于10A时,应选用中性点经消弧线圈接地的方法),测量成果详见下表:

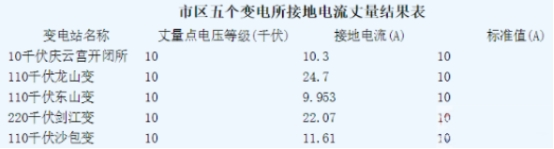

市区五个变电所接地电流测量成果表
当中性点不接地体系中产生单相故障时,流过故障点的接地电流是电容性电流。尽大大都是以电弧的形式存在的。曾经我局电网还是小电网的时分,则接地电流较小,单相故障时电弧能够自行平息。现在我局现已进进超高压、大电网的队伍,故接地电流增大、超支,此时电弧就很难以自行平息。但这种电弧又不足以构成安稳的焚烧电弧,而是构成时燃时灭的电弧,这将导致电网中的电感电容回路的振动,构成弧光接地过电压。其值可达2.5~3.5倍相电压(依据国内外实测成果,弧光接地过电压一般不超越3倍相电压,但有个别可达3.5倍相电压)。
JDZJ-10系列PT单相接地故障时零序磁通的散布状况图
再来看接地相电压互感器的状况。假设当A相接地时,零序磁通的通路为如图所示。
因为零序磁通通过两边的芯柱,因而磁阻较小,使得零序磁通增大,则一次绕组的零序阻抗增大,在必定程度上约束流过的零序电流。所以,从设备的选型和结构上看,是不存在标题的。
存在的标题是,大都接地故障均会构成弧光接地过电压,所以接地相中的序磁通的改变对错线性的,其改变率较大,当然流过电压互感器一次绕组的零序电流也会大大添加,使得绕组的发热量添加。又因为这些电压互感器都是浇注式的绝缘方法,绕组密封在内,所以散热条件较差,接地故障的时刻一长,电压互感器将不可防止的因过热而产生绝缘损坏、迸裂(也有一部分是因为过热与过电压一起作用而损坏)。别的,因为零序电流增大,也经常构成一相(或多相)高压稳妥烧断。
综上所述,当体系中产生单相故障时电压互感器损坏的主要原因有如下三点:
一、流过电压互感器一次绕组的零序电流增大(相关于接地电流超支的体系而言),长期运转时,该零序电流产生的热效应将使电压互感器的绝缘损坏、迸裂;
二、体系中存在非线性的振动(弧光接地过电压),大大加重了体系中电压互感器的损坏进程;
三、电压互感器本身的散热条件较差。
针对第三点,因为电压互感器的形式、产品质量、绝缘等级都没有标题,所以不能
从实际上加以处理。但从理论上说是能够处理的。如加大铁芯的截面、选用新型的散热条件更好的绝缘材料等。
针对以上原因,能够采纳如下办法来处理标题:
一、在现阶段没有采纳可靠方法曾经,主张将可答应带接地连续运转的时刻改为2小时乃至更短的时刻(在都匀电网《调度管理规程》中规则没有弧光过电压时单接地故障能够连续运转的时刻为8小时),在不影响重要负荷的状况下,最好当即停电处理。
二、在10千伏、35千伏电压互感器一次侧中性点加装消谐器。该消谐器为一非线性电阻,起阻尼与限流作用,可有效地按捺产生接地时电压互感器与故障回路引起的铁磁谐振。这种办法能够在必定程度上缓解电压互感器的损害状况。
三、依照依据中华人民共和国电力行业标准《交流电气装置的过电压维护和绝缘合作》(DL/T630-1997)中的要求:3千伏~10千伏不直接衔接发电机的体系和35千伏、66千伏体系,当单相接地故障电容电流不超越下列数值时,应选用不接地方法;当超越下列数值又需在接地故障条件下运转时,应选用消弧线圈接地方法:
a)3千伏~10千伏钢筋混凝土或金属杆塔的排挤线路构成的体系和一切35千伏、66千伏体系:10安。
因此,在接地电流超支的变电站中性点加装消弧线圈。该消弧线圈与电压互感器一次侧中性点的消谐器合作使用,就会比较彻底地处理小接地电流体系中产生单相故障时的各种标题。
